工业设备使用几年以后，遇到原装液晶屏停产并不罕见。尤其是工控机、检测仪器、医疗设备、数控系统、自动化设备这类生命周期较长的产品，整机可能已经运行了七八年甚至十几年，而里面使用的LCD液晶屏早已完成产品换代。

真正麻烦的地方在于：液晶屏停产之后，并不是找到一块“尺寸一样、分辨率一样、接口一样”的屏就能直接换。

工业LCD的替代，本质上是一次系统兼容性判断。显示信号、供电、背光、结构、软件界面、触摸以及使用环境，只要其中一个环节没有核对清楚，都可能出现黑屏、花屏、亮度异常、无法调光、结构装不上，甚至损坏主板或液晶屏的问题。

所以，当原设备液晶屏停产以后，正确的处理方式不是急着找“同尺寸替代屏”，而是先把原来的显示系统完整还原出来。

第一步不是找替代型号，而是先确认原屏到底是什么

很多替代项目一开始就出现方向错误，是因为拿到的信息只有“10.4寸液晶屏”“15寸LVDS屏”或者一个不完整的型号。

工业LCD型号通常必须完整核对到最后一个版本号。

例如同一个系列中，.1、.2、.3或者V1、V2、V4之间，都可能存在亮度、接口定义、工作温度、外形尺寸或者背光方案上的变化。看起来只差一个后缀，实际上并不一定能够直接互换。

因此，设备维修时首先应该拍清楚液晶屏背面的完整标签，并尽量找到原型号规格书。如果原屏标签已经损坏，还可以结合主板型号、屏线、接口针数、实际显示区域以及设备原始BOM进一步确认。

这一步看似简单，却决定了后面的替代方向。

因为只有知道原屏的完整规格，才能判断应该寻找“原型号库存”“同系列升级型号”，还是进行真正的跨型号替代。

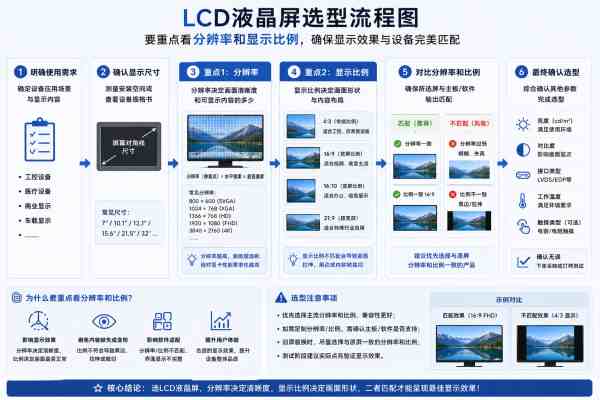

第二步先看分辨率和显示比例，但不要停在这里

找到原屏资料以后，第一个需要保持一致的通常是分辨率和显示比例。

例如原设备采用10.4英寸1024×768的4:3屏，如果直接换成1280×800或者1920×1080宽屏，即使主板能够输出信号，也可能出现界面比例变化、画面缩放、字体变形或者软件显示区域不完整的问题。

这在老工业设备上尤其明显。很多数控系统、仪器仪表和工业HMI的软件界面，本身就是按照800×600、1024×768、1280×1024等固定分辨率开发的。设备真正需要的是稳定运行，而不是简单提高像素数量。

所以对于维修项目来说，优先保持原来的分辨率和宽高比，通常比追求更高分辨率更加重要。

如果是新设计项目，则可以重新评估分辨率，但这已经不是“直接替换”，而属于整机显示方案重新设计。

第三步才是真正的核心：接口一样，不代表电气兼容

这是工业液晶屏替代中最容易出问题的一步。

假设原屏是30Pin LVDS，替代屏同样也是30Pin LVDS，很多人会认为已经基本可以通用。实际上，“30Pin”只说明连接器有30个针脚，并没有说明这30个针脚的功能完全相同。

真正需要核对的是LVDS单通道还是双通道、6-bit还是8-bit、JEIDA还是VESA映射方式、逻辑供电是3.3V还是5V，以及每一个电源、地线和差分信号的位置。

工业主板厂商的技术资料也会明确区分不同LVDS通道、位深和供电条件。Advantech的LCD接口资料中，就同时涉及3.3V/5V面板供电、6/8-bit选择以及不同LVDS数据通道配置，说明“都是LVDS”并不能代表可以直接连接。

这也是为什么有些设备换屏之后会出现“有背光但没有画面”“画面颜色异常”“屏幕只有一半图像”或者“通电以后完全不显示”。

问题不一定出在屏坏了，而可能是信号配置根本没有匹配。

因此，液晶屏替换应该理解为Pin-to-Pin兼容判断，而不是“接口名称相同”的判断。

第四步不要忽略背光系统，它经常比显示信号更麻烦

一些老工业设备使用CCFL背光液晶屏，而现在能够找到的新型号大多已经改成LED背光。这种情况下，即使液晶信号部分完全兼容，也不能直接把新屏接到原来的高压板上。

CCFL通常需要高压逆变器，而LED背光需要恒流驱动，两套系统的工作方式完全不同。

即使都是LED背光，不同液晶屏对于背光输入电压、电流、Enable信号以及PWM调光方式也可能存在差异。有些屏内部集成LED Driver，有些则需要外部背光驱动板。

因此，工业LCD替代经常会出现一种情况：液晶屏本身可以替代，但原来的屏线或者背光驱动不能继续使用。

这并不代表替代失败，而是需要增加转接线、调整背光驱动或者重新匹配驱动板。Advantech的工业显示套件也把LCD、背光、LVDS线材和触摸控制看成一个完整显示系统，并特别强调匹配LVDS线材对于液晶屏正常工作的作用。

所以真正专业的替代方案，不应该只给客户一个“替代型号”，而应该明确告诉客户：哪些部分可以直接使用，哪些部分需要修改。

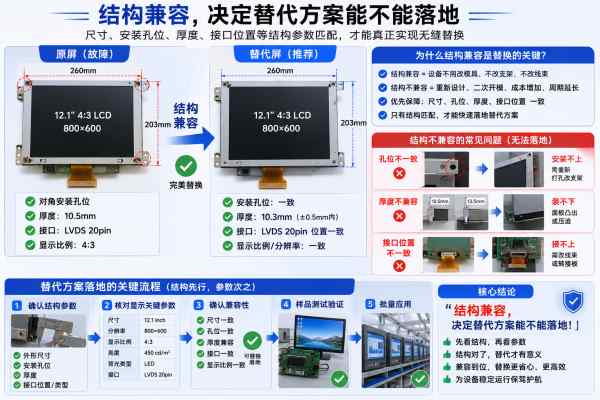

第五步，结构兼容往往决定替代方案能不能真正落地

电气参数全部匹配以后，还有一个非常现实的问题：装不装得进去。

工业设备的前框、钣金、固定支架通常已经完成设计，特别是医疗仪器、数控设备、老旧生产线和嵌入式设备，基本不会为了换一块LCD重新开模。

因此需要继续核对外形尺寸、有效显示区域、厚度、固定孔位、安装耳位置、接口方向以及接口离边距离。

有时候两块屏都是15英寸1024×768，显示区域几乎一样，但外框宽度相差几毫米，结果原设备固定孔无法安装；还有一些屏接口从左下角换到了右下角，导致原屏线长度不足。

这类问题规格参数看起来并不重要，却是维修现场最常见的“最后一步失败”。

所以判断替代屏时，可以把兼容性分成三个等级：

替代方式	实际情况	项目风险
直接替代	信号、电压、Pin、结构、背光基本一致	最低
条件替代	LCD可以使用，但需要更换屏线、驱动板或背光方案	中等
改造替代	分辨率、接口或结构发生变化，需要修改软硬件	较高

旧设备维修优先寻找第一种方案；如果确实没有完全兼容型号，再考虑第二种，而不是一开始就进入整机改造。

亮度越接近越好吗？要看设备原来的使用环境

亮度也是替代选型中经常被简单化处理的参数。

例如原屏是300cd/m²，替代屏是500cd/m²，从显示角度来看通常问题不大，但还要进一步考虑功耗、背光温升以及设备调光方式。如果原设备运行在封闭控制柜中，盲目更换成1000cd/m²高亮屏，不一定带来实际价值，反而可能增加散热压力。

反过来，如果原设备安装在户外、自助终端或者强光环境，原来使用800cd/m²的屏，却换成250cd/m²的普通屏，即使所有接口都兼容，实际使用体验也会明显下降。

工业LCD的亮度应该跟着应用环境判断，而不是简单执行“越高越好”。

目前工业显示方案中，从普通室内亮度到1200cd/m²以上的户外高亮产品都有成熟方案，同时还可能配合AR减反射、AG防眩光、光学贴合等方式改善强光环境下的可读性。

因此，替代屏真正需要保持的是原设备的使用能力，而不一定要求每一个数字完全相同。

宽温、视角和背光寿命，决定的是长期可靠性

对于普通维修项目来说，设备点亮只是第一步。

如果屏幕要继续运行几年，还需要考虑工作温度、存储温度、背光寿命以及设备观察角度。

例如原设备工作在-20℃的低温环境，替代屏工作温度只有0～50℃，即使办公室测试完全正常，到了现场低温环境就可能出现响应变慢或者显示异常。

同样，如果操作人员经常从侧面观察屏幕，原来使用广视角IPS或者AHVA屏，而替代成视角较窄的TN屏，也可能产生明显的实际体验下降。

这些因素不会决定屏幕“能不能亮”，却会决定替代以后“能不能长期正常使用”。

这也是工业LCD替代和普通电脑显示器换屏最大的差别之一。

有触摸屏的设备，还要再多考虑一层

如果原设备前面带电阻触摸屏或者电容触摸屏，LCD替代就不能只考虑液晶模组。

需要判断原触摸屏是独立框贴还是全贴合，是4线/5线电阻触摸，还是USB、I²C等接口的电容触摸。还要确认新LCD的有效显示区域和外形结构是否能够继续匹配原来的触摸屏。

如果原来采用全贴合方案，问题会更加复杂。

这种情况下，液晶屏和触摸盖板通常已经形成一个整体。单独更换LCD往往需要拆解贴合层，再重新进行OCR/OCA贴合，维修成本和技术难度都会明显提高。

所以在评估停产替代时，应该提前把“液晶屏”和“触摸总成”区分清楚。

不同业务场景，替代策略也应该不同

设备只有一两台需要维修，和企业需要长期维护几百台设备，处理思路并不一样。

如果只是单台设备维修，而且原型号还能找到可靠库存，优先使用原型号往往成本最低，因为不需要重新验证。

如果设备还有几十台、几百台需要长期维护，就不能只解决眼前这一块屏。更合理的方法是尽快确定一个稳定的替代型号，完成一次完整兼容性测试，然后把新的液晶屏、屏线、背光方案甚至BIOS参数固化下来，形成新的维修BOM。

如果设备仍然处于批量生产阶段，则需要考虑得更远。除了技术兼容，还应该评估新型号的产品生命周期、供货稳定性、批次一致性以及后续再次停产的风险。

因此，同一个“原屏停产”问题，在维修和量产两个场景下，答案可能完全不同。

一个真正完整的替代流程，应该怎么做？

实际项目中，可以把工业LCD替代理解成六个连续步骤：

确认原屏 → 建立参数基准 → 筛选候选型号 → 电气与结构核对 → 实机测试 → 小批量验证。

其中实机测试不能只看“能不能亮”。还应该检查开关机、冷启动、长时间运行、亮度调节、休眠唤醒、不同画面颜色、温升以及设备实际工作环境。

对于使用工业主板的设备，还要特别注意BIOS或固件中的Panel Type设置。有些主板需要针对特定分辨率、LVDS位数和时序进行配置，换屏以后即使硬件接线没有问题，也可能需要重新调整显示参数。Advantech的相关技术文档同样明确提出，在连接LCD时需要根据面板规格设置供电电压，并选择正确的Panel Type。

只有经过这些步骤以后，才能真正称为“替代完成”。

原屏停产并不可怕，最怕的是只按型号找型号

工业设备生命周期远远长于液晶面板生命周期，因此“原型号停产”本身并不是异常情况。真正成熟的设备维护体系，本来就应该考虑LCD、触摸屏、驱动板等关键部件未来的替代问题。

遇到液晶屏停产以后，首先可以寻找原型号可靠库存；如果库存已经无法支撑后续需求，再寻找同系列升级型号或Pin-to-Pin兼容型号；如果仍然没有完全兼容产品，则可以通过更换屏线、背光驱动或者显示转换板实现条件替代。只有前几种方式都无法实现时，才有必要进入整机显示系统重新设计。

因此，工业LCD替代的核心逻辑可以概括成一句话：

不是寻找一块“参数最像”的液晶屏，而是寻找一个对原设备改动最小、长期运行风险最低的显示方案。

尺寸、分辨率和接口只是筛选替代屏的起点。真正决定替代是否可靠的，是显示时序、LVDS/eDP/RGB定义、供电、背光、机械结构、光学性能、温度环境、触摸方案以及后续供应稳定性。

对于已经停产多年的工业液晶屏来说，只要把这些条件逐层拆开核对，大部分项目并不意味着整台设备必须报废。很多情况下，通过合理的替代选型和少量硬件适配，仍然可以让原有设备继续稳定运行多年。
