四线电阻触摸屏的结构、制作所需要的材料流程

  触摸屏分为电阻屏和电容触摸屏，电阻屏又分为四线电阻触摸屏，五线电阻触摸屏，八线电阻触摸屏，下面我们就来深入的介绍四线电阻触摸屏：

  四线电阻屏的基本结构：
  四线电阻屏是由电极、透明的间隔点、带有ITO的上部基板、带有ITO的下部基板和FPC而组成的。
  电极：就是让外部的电压信号输入后在ITO的工作面上形成一个平行均匀的电压场，并且起到连接ITO的工作面和外部输入电压信号的重要作用
  透明绝缘的间隔点：用来隔离上下两个透明导电膜（ITO）。
  带有ITO的上部基板：表面是镀的有透明导电膜（ITO）的PEI胶片。
  带有ITO的下部基板：表面上镀有透明导电膜（ITO）的PEI胶片或者表面镀的有透明导电膜（ITO）的玻璃材料、表面镀的有透明导电膜（ITO）的PEI胶片的加塑料基板。
  FPC：是用来连接电极和外部输入电压信号的引线。

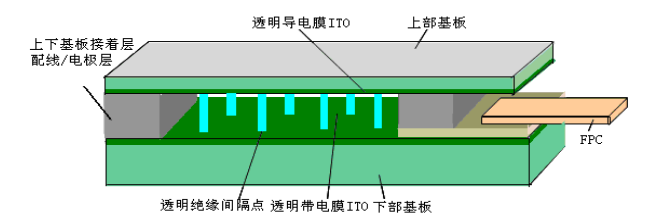

  四线电阻屏的基本结构图：

  四线电阻屏的常见结构形式：
  触摸屏的结构形式一般是根据上下基板所使用的一些材料来划分的：如下表

  四线电阻触摸屏的材料：
  1.       上层线路所选用的材料
  a.       表面用来硬化处理 的材料（全透明的）：7mil
  b.       表面防止眩处理的材料（半透明的）：7mil
  c.       防止牛顿环的材料：7mil

  2.       下层的线路所选用的材料：
  a.       普通的ITO玻璃：2.0mm，1.6mm，1.1mm，0.7mm，0.55mm
  b.       PC（塑胶的材料）：0.8mm或者更高
  c.       ITOFilm：表面用来硬化处理的材料（全透明的）：7mil，表面防止眩处理的材料（半透明的）：7mil
  d.       化学涂层的强化玻璃：1.6mm，1.1mm。

  四线电阻屏的基本的工艺流程介绍：
  关键的一些材料和流程解释：
  a.       ITO（Indium Tin Oxide）：弱导的电体，它的特性是当厚度降低到1800个埃（埃==10-10米）以下的时候会突然的变得透明，它的透过率为80%，如果在薄下去，它的透过率反而会下降，到300埃厚度的时候又会升到80%。ITO是所以的电阻触摸屏以及电容触摸屏都必须用到的主要材料，实际上呢，电阻屏和电容屏的工作面就是ITO的涂层。
  b.       蚀刻：要把多余的一些ITO用酸腐蚀掉。
  c.       绝缘点：DOT专用版选用表：
  d.       银浆：电极所使用的材料，理论上来说银线的电阻值越低，那么输出线的性能越精确，误差越小。同一个工作面上的阻值应该相同（比如四条银线的阻值能够做到相同，那是更好的），从而确保误差的均匀，具有比较良好的线性度
  e.       绝缘：是用来保护银线，防止银线氧化掉等，以及起到上下银线绝缘作用的UV胶。
  f.        粘胶：是使用的OCA透明胶材料，起到粘贴上下两条线路的作用
  g.       预压：用很低的温度把ACF（Anisotropic Conductive Film 异方性的导电热熔胶带）固定在FPC或者玻璃上的过程，是在为热压前做准备。
  h.       压合：使用脉冲的热压机器利用高温高压力的方法，溶解并且固话ACF，最后把PET或FPC引线固定在Film或着玻璃上面。
