TFT液晶屏闪屏解决方案

     工程师在测试显示设备时，遇到屏幕有一条一条的线条滚动、屏幕一闪一闪的这种情况应该怎么办？今天我们就从TFF液晶屏闪屏的原因、原理来详细讲解闪屏的解决方案

     一、TFT液晶屏闪屏原因
     可以造成TFT液晶屏闪屏的原因有许多种，概率比较大的为：
     1. 液晶屏与环境的光源频率相近所造成闪屏现象
     2. 设备主板于液晶屏匹配不良造成闪屏
     3. TFT液晶屏的背光造成闪屏现象
     主板和背光源这两种是最常见的导致TFT液晶屏闪屏的原因

     二、主板与液晶屏匹配不良
     主板与液晶屏匹配不良一般是因为接线或者主板程序问题，首先检查线材定义是否一致，如若线材没有问题，那么就是程序问题，这个需要客户主板方来协助解决。

     三、背光源造成闪屏原理
     TFT液晶屏的背光源主要有两种：一种是LED背光，是用LED（发光二极管）来作为液晶显示屏的背光源。另一种是CCFL背光，是用CCFL（冷阴极荧光灯管）作为LCD液晶屏的背光源。（目前CCFL背光已经完全淘汰，市面上基本都是LED背光）
与传统的CCFL背光相比，LED背光有低功耗、低发热量、亮度高、寿命长等特点。但是LED背光也不是没有缺点，使用LED背光的显示屏，更容易出现闪屏的现象。特别是对于一些眼睛比较敏感的客户来说，这种闪屏是很不友好的，时间久了会造成眼睛酸痛等现象。那么，这完全是LED背光的错吗？其实导致液晶屏闪屏的关键是PWM调光。

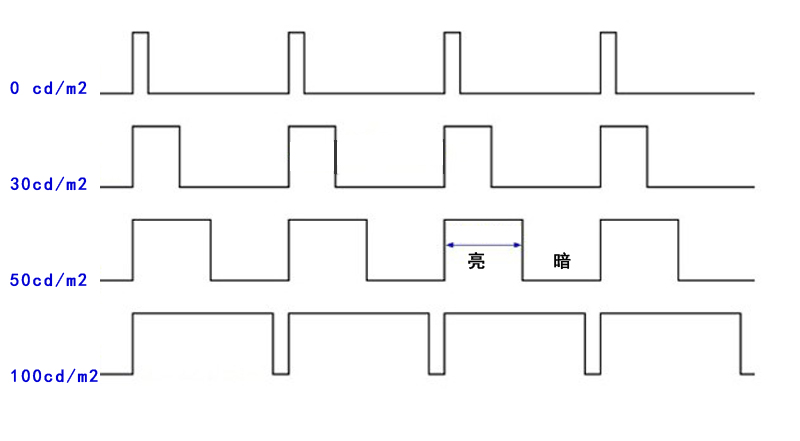

     什么是PWM调光？我们都知道LED背光的亮度是有数值的，想要调节液晶屏幕的亮度，就需要让LED背光源不断的开启和关闭，通过调节开启时间和关闭时间的长短，来调节显示屏的亮度。用户在调节亮度的时候，其实是在调节背光开启和关闭的时间长短，而这种调节方式，就是PWM调光了，中文名叫脉冲宽度调制。      四、TFT液晶屏背光源闪屏的解决方案
     针对背光源所造成的LCD液晶屏闪屏，解决方案之一就是采用高频PWM调光。我们上面提到常见的液晶显示产品工作频率在200Hz-1000Hz。有些液晶显示领域，对显示效果特别严格的，可以把工作频率调高到5000Hz甚至更高，从而使人眼无法感受到屏幕闪烁现象，杜绝了液晶屏幕的闪屏问题。
