群创10.4寸液晶屏LSA40AT9001替换方案——BA104S01-400
2021-01-20 15:10:04
LSA40AT9001是群创于2009年推出的一款10.4寸800*600分辨率的低成本工业屏，目前原厂已经在2019年正式停产，虽然市面上还有部分库存可以使用，但是在库存用完后，此款将完全断货，有许多客户问此款的替代方案，今天我们就来说一下关于群创10.4寸液晶屏LSA40AT9001的替换方案。
在选择替代方案时，主要是结构以及参数、接口是否通用，LSA40AT9001主要用于一些消费级的设备上，参数方面是比较普通的，主要特点就是成本低，分辨率800*600，低温-10~50℃工作，250流明显示亮度，70/70/50/60的可视角度，2W小时背光寿命。接口为60pin的FPC软排线接口，出线位置在居中位置。
京东方于2020年年底新推出了一款BA104S01-400，此款推出主要就是用于替代LSA40AT9001，BA104S01-400主要参数为800*600分辨率，-20~+70工作温度，350流明亮度，80/80/65/75的可视角度，2W小时背光寿命。接口同样也是60PIN的FPCRGB接口，接口定义也是和群创LSA40AT9001完全一模一样，下面我们就将这两款屏的参数综合起来对比。
|
|
分辨率 |
工作温度 |
亮度 |
可视角度 |
外形尺寸 |
显示尺寸 |
背光寿命 |
接口 |
|
LSA40AT9001 |
800*600 |
-10 +50 |
250 |
70/70/50/60 |
228.4*175.4 |
211.2*158.4 |
2W |
RGB
(60pin) |
|
BA104S01-400 |
800*600 |
-20 +70 |
350 |
80/80/65/75 |
228.4*175.4 |
211.5*158.4 |
2W |
RGB
(60pin) |
从上表可以看出京东方BA104S01-400参数相比群创LSA40AT9001更好一点，工作温度、可视角度、亮度这几个参数京东方更高一点，外形尺寸和显示尺寸京东方和群创这款是完全一样的，接口也是完全一样的。接下来就只需要看结构方面是否一样了。
LSA40AT9001结构图：

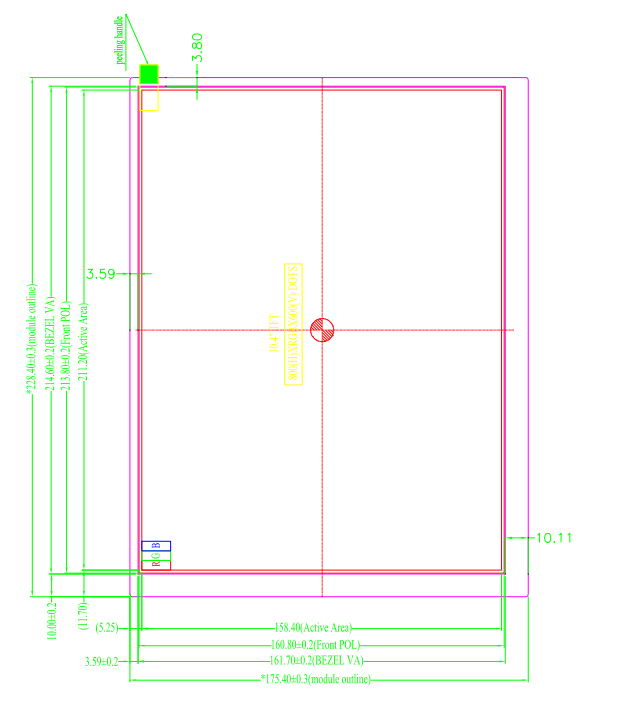

京东方BA104S01-200结构图：
从结构图来看，京东方的和群创的AA区和外观尺寸是一样的，而另外的可视区域京东方的要稍微大个几毫米左右，这个基本是没有什么影响的。

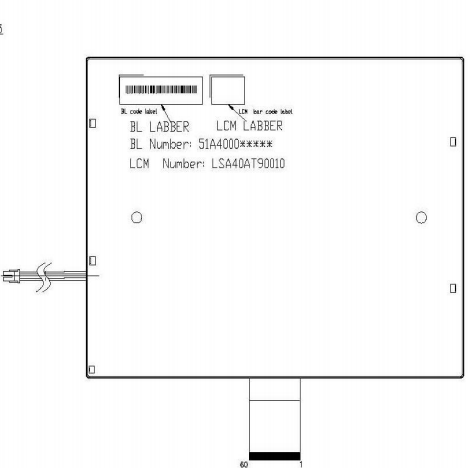

群创10.4寸LSA40AT9001背面图：

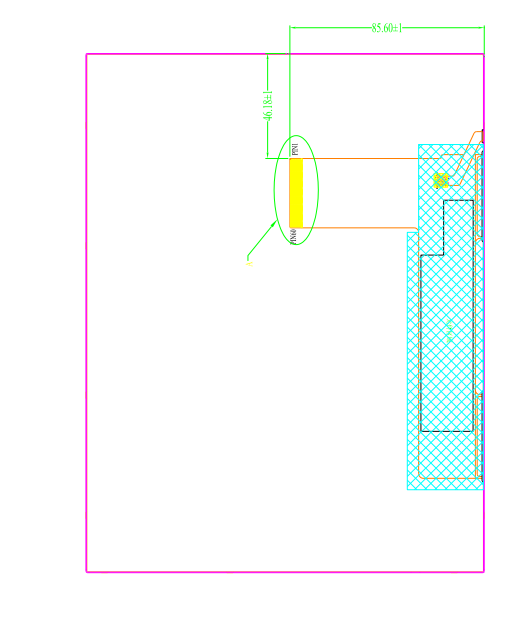

京东方BA104S01-400背面图：
从这两款的背面图上来看，两款接口出线位置不同，群创的在中间，而京东方靠右下出线，之前用群创LSA40AT9001的客户如果要使用京东方BA104S01-400，就需要考虑到排线出线位置的改变，需要改变一下出线位置的结构了。
结论：京东方BA104S01-400是最适合替代群创LSA40AT9001的型号之一，参数方面会比群创的更好，但是结构并不是完全一样，出线位置以及厚度不同，根据LSA40AT9001设计的结构需要更改排线位置才可直接使用BA104S01-400，性价比上京东方BA104S01-400更好，价格更低。新项目选型的客户可以直接考虑京东方10.4寸BA104S01-400这款屏。
