  • 京瓷车载液晶屏方案,车载HUD抬头显示方案,高对比度高透光率车载屏

    2020-07-17 15:15:56
         HUD(抬头显示器)最早是运用在军用战斗机上的显示系统,飞行员不用低头就可以在风窗上面看到所需要的重要信息。目前,在一些比较高档的汽车上面已经有移植这种显示系统了。在汽车上引入HUD抬头显示器,可以保证司机安全稳定的驾驶。驾驶员不用低头就可以看到相关信息,将更多的精力放到观察路面情况上,同时,驾驶员也不必在远处路况和近距离导航、车辆信息之间频繁转换,减少视觉疲劳,提高行车安全性。

    HUD屏工作原理

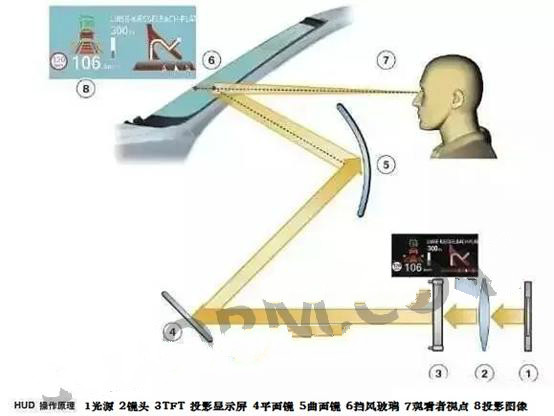

       图1 HUD屏工作原理


         HUD的工作原理实际是使用背光光源将TFT投影显示屏的图像投射到挡风玻璃上,实现其图像显示。选择TFT屏至关重要,会直接影响显示效果。

         选择TFT显示屏需要从透光率、对比度、耐温性这三方面考虑。透光率越高,投射出的光线越多,显示亮度就越高。同样的显示亮度,选择透光率高的TFT显示屏,可以减少背光LED的亮度,不仅可以减小功耗,还可以降低背光LED的要求。对比度反映显示图像的亮暗之间的比例,对比度越高,显示的图像越鲜艳,显示效果越高。由于HUD是在汽车上运用,所以对工作温度范围要求较高。一般选用宽工作温度范围-40℃~+90℃的TFT-LCD设计。

         京瓷作为液晶显示屏领先的供应商,早在2014年就开始研发HUD显示屏。经过工厂多年的研发,目前已推出多款HUD显示屏方案。

    京瓷HUD显示

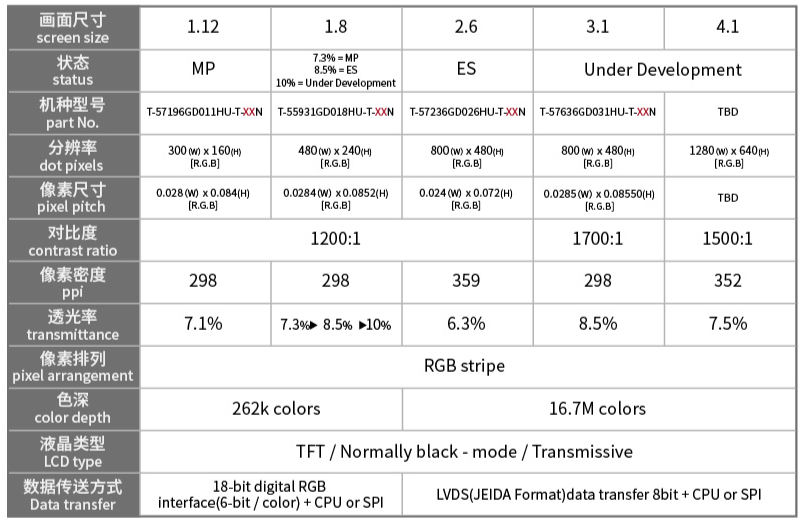

    图2 京瓷HUD显示屏参数情况

         京瓷目前已推出1.12寸、1.8寸及更高尺寸2.6寸到3.1寸的显示屏,相应分辨率从300X160提高到800X480。透光率从初始的5.7%提高到业界最大的7.3%。屏的对比度也可以做到1200:1,高于业界的1100:1。工作温度可以做到-40℃~+105℃,完全满足汽车高温的需求。

         其中T-55931GD018HU是在HUD显示系统中比较常见的1.8寸TFT屏,现在在车载HUD中已经投入大量使用。具有宽温、宽屏、可以180度翻转等特点。显示分辨率为(RGB)480x240,宽高比为2:1。T-55931GD018HU已邦定PT16203D驱动IC,采用了Parallel RGB (1 ch, 6-bit) + SPI信号接口,驱屏电压为3.3V (Typ.),让MUC驱动控制更简单。T-55931GD018HU每个像素点采用了6-bit灰阶信号,可以显示262K颜色,其显示的色彩饱和度也达到了44% (CIE1931)。典型垂直刷新率Fv为60Hz。透光率同样达到7.3%,对比度实现1200:1。让设计出的HUD产品具有优秀的显示效果。

         京瓷多年的液晶屏设计经验,提供业界优秀的HUD液晶屏,对设计出一款高性能的HUD显示系统提供保障。
