车载液晶屏专用MCU及设计方案

中国的汽车工业正处在飞速发展时期，尤其是家用汽车的发展更加迅猛，车载彩色液晶显示器/电视市场需求也逐步增长。而目前市场上一直没有专用的车载彩色液晶显示器/电视产品控制芯片，除个别有实力开发MCU的公司外，绝大多数设备厂商采用彩电用的MCU作为彩色液晶显示器/电视产品的控制芯片。其不足之处在于：1、此类MCU是为CRT电视机设计，许多车载和液晶电视的特别要求无法实现;2、此类芯片大都为DIP封装，体积大，而车载显示器/电视一般为4-7英寸，因此驱动芯片体积越小越好。

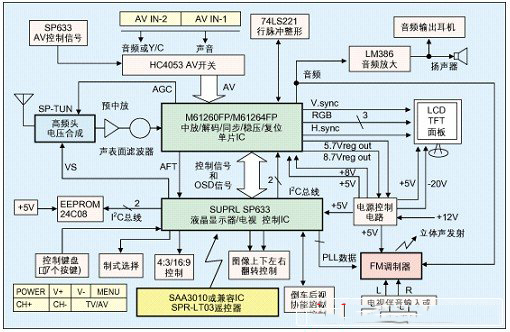

SP633是专为小尺寸车载或便携式液晶显示器/电视开发的多功能MCU控制芯片(已做了掩膜)。基于SP633的小尺寸液晶电视设计方框图如图1所示，主芯片为MCU SP633以及单芯片电视解码器M61260FP/M61266FP。



SP633共有16:9/4:3控制、图像上下/左右控制三个I/O控制口，如果液晶屏无相应控制脚或产品设计不需要这些功能时，可用做其它功能的控制用途，例如：做车载吸顶式显示器时，可选用任何一个I/O脚做车顶灯的遥控开关控制。



有关M61260/M61266与各种液晶屏的接口设计，需注意M61260/M61266解码输出是R、G、B三基色信号和行、场同步信号。后面需加伽码矫正电路，可选的相关芯片如M52338、IR3Y26，最后还需加上时序控制(俗称T-CON)芯片，模拟屏不同，T-CON IC也不同。



如图1所示，通过I2C总线连接，SP633设计成专门与M61260FP/M61266FP配合使用，可基本实现一个现成的液晶电视方案，甚至无需再作调试工作。M61260FP和M61266FP管脚完全兼容，一般使用M61266FP(PAL/NTSC)即可，如有SECAM制式要求，只需将M61266FP更改成M61260FP即可，电路板不需更改。电视解码器可实现两路AV输入——M61260FP：AV1、AV2(与S端子复用)，M61264FP：AV1(与S端子复用)、YUV输入。



该方案具备了普通的监视器功能，并实现了一般的电视功能，如256(0-255)个频道存储，一路PWM音量输出控制;图像参数调整：对比度、亮度、色度、清晰度及色调(NTSC);声音参数调整(音量);目重排功能;图像制式选择——M61260：自动、PAL、NTSC、NTSC443、SECAM，M61264：自动、PAL、NTSC、NTSC443;自动/手动搜台功能;AFC自动调整功能;静音功能;节目交换功能等等。



此外，该方案还具有以下一些特别功能。



1.支持音频FM调制器控制：方便车载使用，用户不需改动汽车音响，也可享受高质音响效果(用FM收音机无线接收TV伴音);不看电视时，也可将其它音源，如VCD/DVD/MP3等，输入到FM调制器中，用汽车音响收听。



2.支持汽车倒车后视自动控制：司机倒车时，无论液晶电视处于什么状态，均自动转到AV2，连接汽车后视摄像头，监控倒车状况;当倒车操作结束，液晶电视自动返回先前状态TV或AV1。
