产品型号:GV070WVM-N14

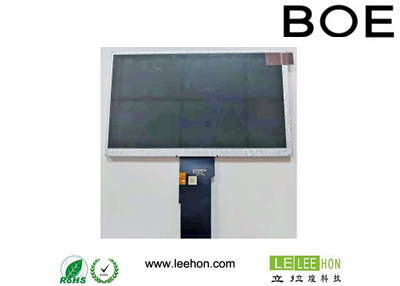

产品名称:京东方7寸工业液晶屏 GV070WVM-N14 800*480 背光WLED驱动

GV070WVM-N14是京东方推出的一款7寸的工业液晶屏,它的分辨率为800*480,亮度为350cd/m²(Typ.),视角为70/70/50/70(Typ.)(CR≥10),对比度为500:1(Typ.)(透射),背光WLED,工作温度为-20~70

品牌:京东方 尺寸:7.0寸

分辨率:800*480 亮度:350 cd/m²

视角:70/70/50/70 (Typ.)(CR≥10) 对比度:500:1

背光:WLED 工作温度:-20~70

立即联系

一:京东方7寸工业液晶屏GV070WVM-N14基本信息

品  牌 京东方 (BOE)
液晶屏型号 GV070WVM-N14
别名 -
工作温度 -20 ~ 70 ℃
存储温度 -30 ~ 80 ℃
应用设备 工业
耐振动性 -
当前生产状态 量产中


二:京东方7寸工业液晶屏GV070WVM-N14结构特征

液晶屏尺寸 7寸
点分辨率 800(RGB)×480, WVGA
像素排列 RGB垂直条状
宽高比 16:9 (H:V)
点间距 0.0642×0.179 (H×V)
像素间距 0.179×0.179 (H×V)  [134PPI]
表面处理 雾面
显示区域 154.08(H) × 85.92(V)
外观尺寸 164.9(H) × 100(V)
可视区域 -
外观厚度 5.7±0.3
重量 TBD
触摸屏 -


三、京东方7寸工业液晶屏GV070WVM-N14光学特征

显示模式 TN,常白显示,透射式
液晶屏亮度 350 cd/m² (Typ.)
对比度 500:1 (Typ.) (透射)
显示颜色 16.7M (8-bit)
响应时间 10/15 (Typ.)(Tr/Td)
可视角度 70/70/50/70 (Typ.)(CR≥10)
白色色度 Wx:0.310; Wy:0.330
亮度变动 1.33/1.43 (Typ./Max.)(9 points)
色温 6638K


四、京东方7寸工业液晶屏GV070WVM-N14发光系统

灯管位置 侧入式光源
光源类型 WLED
光源寿命 20K (Min.) Hours
接口类型 -
接口脚数 -
输入电压 9.3±0.6V
输入电流 170/180/200mA (Min./Typ./Max.)
功耗 -


五、京东方7寸工业液晶屏GV070WVM-N14信号接口

信号接口 Parallel RGB (1 ch, 8-bit)
电压输入 3.3/10.4/16/-7V (Typ.)(DVDD/AVDD/VGH/VGL)
电流输入 4/20/0.2/0.2mA (Typ.)(DIDD/AIDD/IGH/IGL)
功耗 0.23W (Typ.)
接口类型 FPC
接口脚距 0.5 mm
接口数量 1 pcs
接口脚数 50 pins


六、京东方7寸工业液晶屏GV070WVM-N14包装尺寸

数量 1
重量 N/A
包装尺寸 535×370×265


 ● 补充说明:以上京东方7寸工业液晶屏GV070WVM-N14资料仅供参考,如有某项不准确,可以联系我们客服提供GV070WVM-N14产品的规格资料,产品均以pdf规格为准。
