产品型号：MV238FHM-NF2

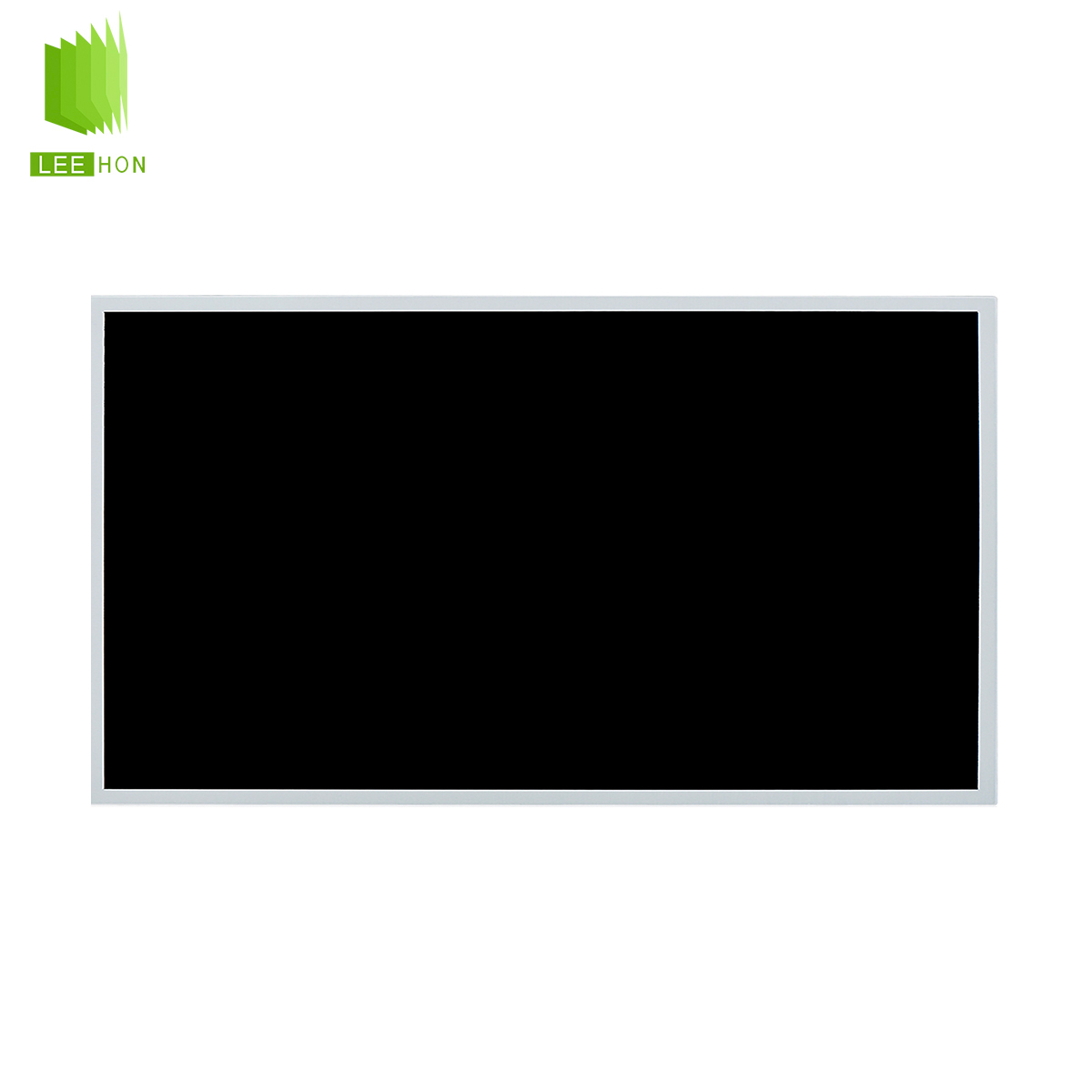

产品名称：MV238FHM-NF2-京东方(BOE) 23.8寸工业液晶屏
京东方(BOE)推出的MV238FHM-NF2是一款采用a-SiTFT-LCD技术的23.8寸液晶屏,它的分辨率为1920*1080,亮度为300cd/m²(Typ.),视角为89/89/89/89(Typ.)(CR≥10)对比度为89/89/89/89(Typ.)(CR≥10),背光为WLED0-50度
品牌：京东方 尺寸：23.8寸
分辨率：1920*1080 亮度：300 cd/m²
视角：89/89/89/89 (Typ.)(CR≥10) 对比度：1000:1
背光：WLED 工作温度：0~50℃
一：京东方23.8寸工业液晶屏MV238FHM-NF2基本信息
| 品 牌 | 京东方 (BOE) |
| 液晶屏型号 | MV238FHM-NF2 |
| 别名 | - |
| 工作温度 | 0 ~ 50℃ |
| 存储温度 | -20 ~ 60℃ |
| 应用设备 | 工业 |
| 耐振动性 | - |
| 当前生产状态 | 量产中 |
二：京东方23.8寸工业液晶屏MV238FHM-NF2结构特征
| 液晶屏尺寸 | 23.8英寸 |
| 点分辨率 | 1920(RGB)×1080, FHD, 92PPI |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 16:9 (W : H) |
| 点间距 | 0.0915×0.2745 mm |
| 像素间距 | 0.2745×0.2745 mm [92PPI] |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) |
| 显示区域 | 527.04×296.46 mm |
| 外观尺寸 | 535×313 mm |
| 可视区域 | - |
| 外观厚度 | 8.7/13.7 (Typ./Max.) mm |
| 重量 | 2.20Kgs (Typ.) |
| 触摸屏 | - |
三、京东方23.8寸工业液晶屏MV238FHM-NF2光学特征
| 显示模式 | ADS，常黑显示，透射式 |
| 液晶屏亮度 | 300 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) |
| 显示颜色 | 16.7M (8-bit) |
| 响应时间 | 5.x (Typ.)(G to G) (ms) |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.313; Wy:0.329 |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 色温 | 6485K |
四、京东方23.8寸工业液晶屏MV238FHM-NF2发光系统
| 灯管位置 | 侧入式光源(底部) |
| 光源类型 | WLED |
| 光源寿命 | 30K (Min.) |
| 接口类型 | 端子 |
| 接口脚数 | 6 pins |
| 输入电压 | 58/59V (Typ./Max.) |
| 输入电流 | 58mA (Typ.) |
| 功耗 | 12.99/13.46W (Typ./Max.) |
五、京东方23.8寸工业液晶屏MV238FHM-NF2信号接口
| 信号接口 | LVDS (4 ch, 8-bit) |
| 电压输入 | 10.0V (Typ.) |
| 电流输入 | 0.76/0.81A (Typ./Max.) |
| 功耗 | 7.6/8.1W (Typ./Max.) |
| 接口类型 | 端子 |
| 接口脚距 | 0.5 mm |
| 接口数量 | 1 pcs |
| 接口脚数 | 51 pins |
六、京东方23.8寸工业液晶屏MV238FHM-NF2包装尺寸
| 数量 | 9 pcs / 箱 |
| 重量 | - |
| 包装尺寸 | 631×318×419 mm (L×W×H) |
● 补充说明：以上京东方23.8寸工业液晶屏MV238FHM-NF2资料仅供参考，如有某项不准确，可以联系我们客服提供屏MV238FHM-NF2产品的规格资料，产品均以pdf规格为准。
