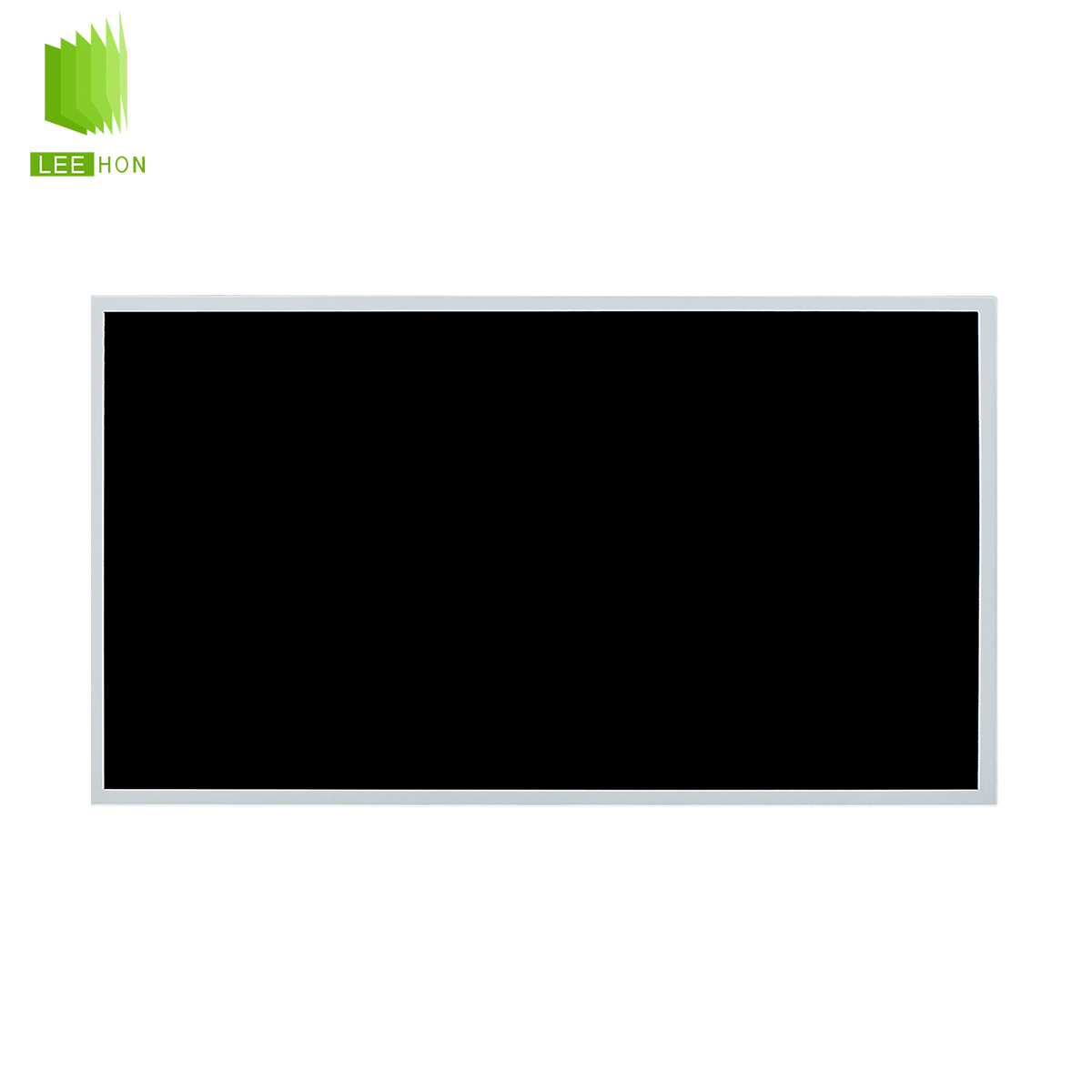

产品型号:MV215FHM-N40
产品名称:京东方21.5寸 MV215FHM-N40 分辨率1920*1080 雾面 对比度1000:1
MV215FHM-N40是京东方(BOE)推出的一款21.5英寸a-SiTFT-LCD液晶模组产品,它装配有WLED背光,无背光驱动,无触摸.此产品工作温度为0~50°C,存储温度为-20~60°C,耐振动性为1.5G(14.7m/s2).
品牌:京东方 尺寸:21.5寸
分辨率:1920*1080 亮度:250 cd/m2
视角:89/89/89/89 (Typ.)(CR≥10) 对比度:1000:1
背光:WLED 工作温度:0~50℃
立即联系
一:京东方21.5寸工业液晶屏MV215FHM-N40基本信息
品牌 | 京东方 (BOE) |
液晶屏型号 | MV215FHM-N40 |
别名 | - |
工作温度 | 0~50℃ |
存储温度 | -20~60℃ |
应用设备 | 工业 |
耐振动性 | 1.5G (14.7 m/s²) |
当前生产状态 | 量产中 |
二:京东方21.5寸工业液晶屏MV215FHM-N40结构特征
液晶屏尺寸 | 21.5寸 |
点分辨率 | 1920(RGB)×1080, FHD |
像素排列 | RGB垂直条状 |
宽高比 | 16:9(W:H) |
点间距 | 0.08265×0.24795 mm(W:H) |
像素间距 | 0.24795×0.24795 mm [102PPI](W:H) |
表面处理 | 雾面,Hard coating (3H) |
显示区域 | 476.064(W)×267.786(H) mm |
外观尺寸 | 484.5(W)×284.4(H) mm |
可视区域 | - |
外观厚度 | 8.55/13.2 (Typ./Max.) mm |
重量 | 1.83Kgs (Typ.) |
触摸屏 | - |
三、京东方21.5寸工业液晶屏MV215FHM-N40光学特征
显示模式 | ADS,常黑显示,透射式 |
液晶屏亮度 | 250 (Typ.) |
对比度 | 1000:1 (Typ.) (透射) |
显示颜色 | 16.7M (6-bit + Hi-FRC) |
响应时间 | 14 (Typ.)(G to G) ms |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) |
白色色度 | Wx:0.313; Wy:0.329 |
亮度变动 | 1.33 (Max.)(9 points) |
色温 | 6485K |
四、京东方21.5寸工业液晶屏MV215FHM-N40发光系统
灯管位置 | 侧入式光源(底部) |
光源类型 | WLED |
光源寿命 | 30K (Min.) 小时 |
接口类型 | 端子 |
接口脚数 | 6 pins |
输入电压 | 45.9/52.7/54.4V (Min./Typ./Max.) |
输入电流 | 47±3mA |
功耗 | 9.91/10.2W (Typ./Max.) |
五、京东方21.5寸工业液晶屏MV215FHM-N40信号接口
信号接口 | LVDS (2 ch, 8-bit) |
电压输入 | 5.0V (Typ.) |
电流输入 | 0.5/1.2A (Typ./Max.) |
功耗 | 2.5/6.0W (Typ./Max.) |
接口类型 | 端子 |
接口脚距 | 1.0 mm |
接口数量 | 1 pcs |
接口脚数 | 30 pins |
六、京东方21.5寸工业液晶屏MV215FHM-N40包装尺寸
数量 | 1 |
重量 | 22.60 |
包装尺寸 | 563×338×390 |
● 补充说明:以上京东方21.5寸工业液晶屏MV215FHM-N40资料仅供参考,如有某项不准确,可以联系我们客服提供MV215FHM-N40产品的规格资料,产品均以pdf规格为准。
