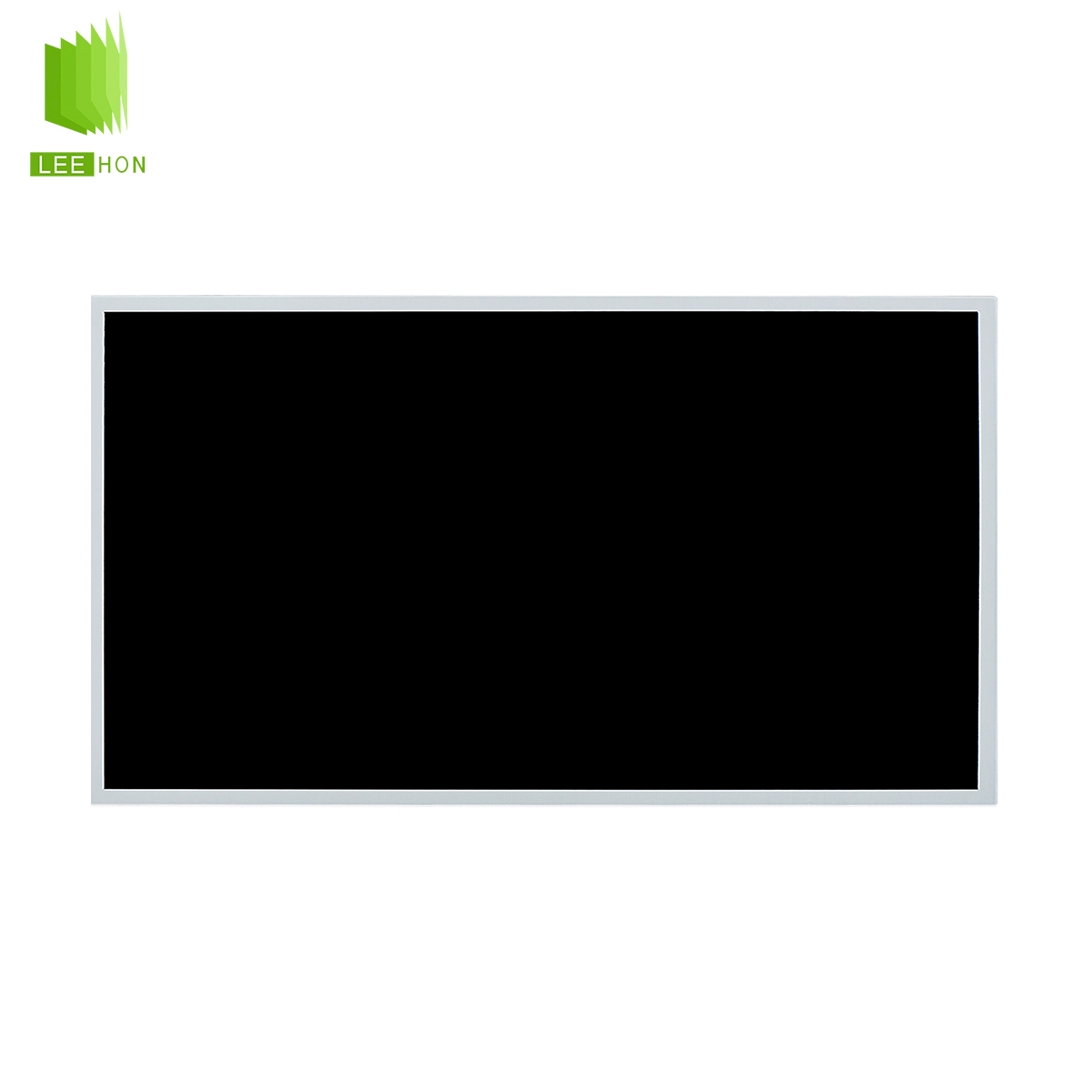

产品型号：DV215FHM-R01
产品名称：DV215FHM-R01 京东方21.5寸 分辨率1920*1080 对比度1000:1
DV215FHM-R01是京东方 (BOE)推出的一款21.5英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 85°C，存储温度为 -20 ~ 85°C。
品牌：京东方 尺寸：21.5寸
分辨率：1920*1080 亮度： 500 cd/m2 (Typ.)
视角：89/89/89/89 (Typ.)(CR≥10) 对比度：1000:1 (Typ.) (透射)
背光：WLED 工作温度：-20 ~ 85℃
立即联系
产品详情
更多21.5寸
一：京东方·21.5寸工业液晶屏DV215FHM-R01基本信息
| 品牌 | 京东方 (BOE) |
| 液晶屏型号 | DV215FHM-R01 |
| 别名 | - |
| 工作温度 | -20~85℃ |
| 存储温度 | -20~85℃ |
| 应用设备 | 工业 |
| 耐振动性 | - |
| 当前生产状态 | 量产中 |
二：京东方·21.5寸工业液晶屏DV215FHM-R01结构特征
| 液晶屏尺寸 | 21.5寸 |
| 点分辨率 | 1920(RGB)×1080, FHD |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 16:9 (H:V) |
| 点间距 | 0.08275×0.24825 (H×V) |
| 像素间距 | 0.24825×0.24825 (H×V) [102PPI] |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) |
| 显示区域 | 476.64(H) × 268.11(V) |
| 外观尺寸 | 495.6(H) × 292.2(V) |
| 可视区域 | 479.8(H) × 271.3(V) |
| 外观厚度 | 8.2/11.2 (Typ./Max.) |
| 重量 | 1.93Kgs |
| 触摸屏 | - |
三、京东方·21.5寸工业液晶屏DV215FHM-R01光学特征
| 显示模式 | ADS，常黑显示，透射式 |
| 液晶屏亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) |
| 显示颜色 | 16.7M (6-bit + Hi-FRC) |
| 响应时间 | 17 (Typ.)(G to G) |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) |
| 白色色度 | X:0.313; Y:0.329 |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 色温 | 6485K |
四、京东方·21.5寸工业液晶屏DV215FHM-R01发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 光源寿命 | 30K (Min.) 小时 |
| 接口类型 | 端子 |
| 接口脚数 | 6 pins |
| 输入电压 | 51/65.1V (Typ./Max.) |
| 输入电流 | 102mA (Typ.) |
| 功耗 | 20.81/22.89W (Typ./Max.) |
五、京东方·21.5寸工业液晶屏DV215FHM-R01信号接口
| 信号接口 | LVDS (2 ch, 8-bit) |
| 电压输入 | 5.5V (Typ.) |
| 电流输入 | 0.75/1.5A (Typ./Max.) |
| 功耗 | 3.5/6.75W (Typ./Max.) |
| 接口类型 | 端子 |
| 接口脚距 | 1.0 mm |
| 接口数量 | 1 pcs |
| 接口脚数 | 30 pins |
六、京东方·21.5寸工业液晶屏DV215FHM-R01包装尺寸
| 数量 | 1 |
| 重量 | 25.40 |
| 包装尺寸 | 554×324×390 |
● 补充说明：以上京东方·21.5寸工业液晶屏DV215FHM-R01资料仅供参考，如有某项不准确，可以联系我们客服提供DV215FHM-R01产品的规格资料，产品均以pdf规格为准。
