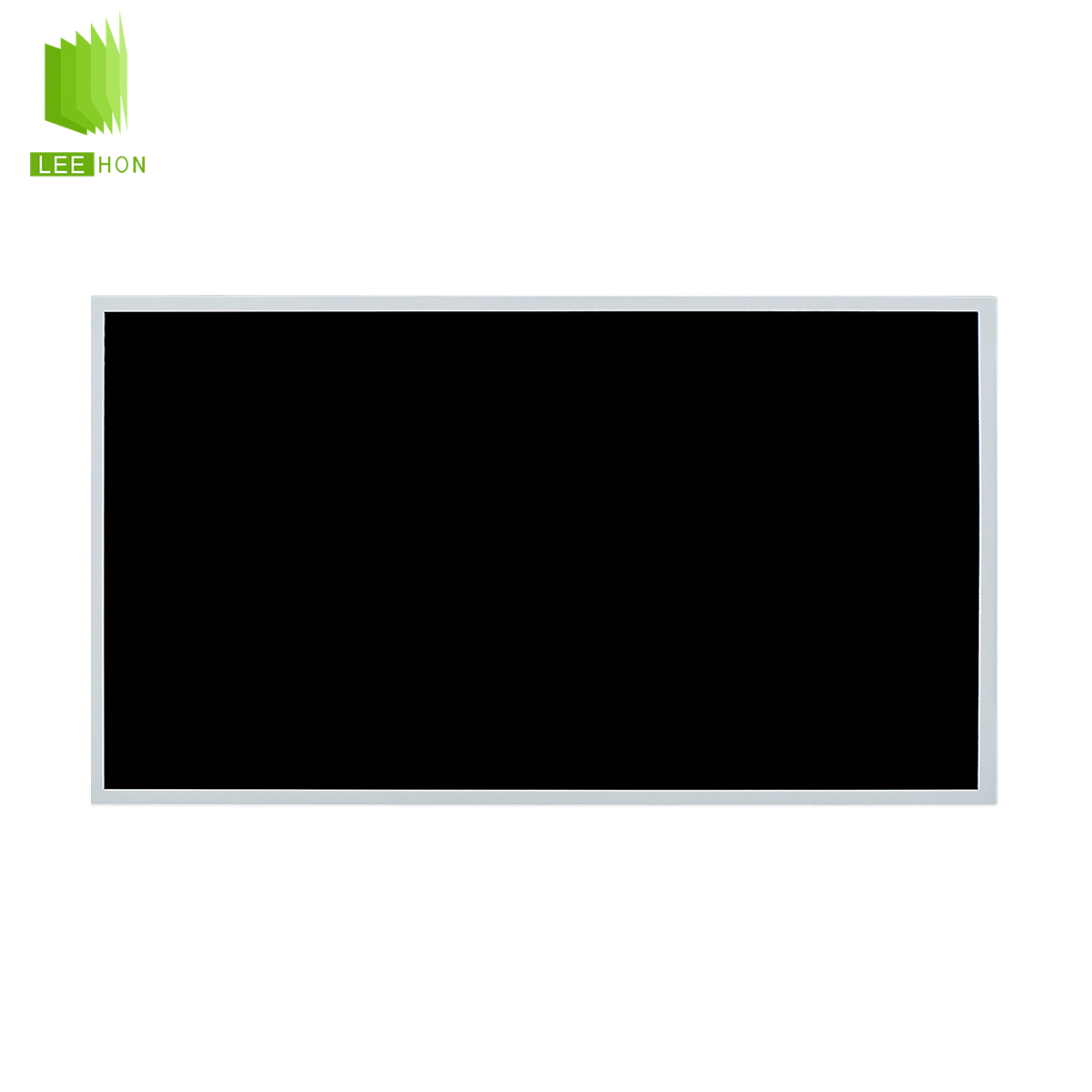

京东方18.5寸液晶模组MT185WHM-N10-京东方原装液晶模组

MT185WHM-N10

品牌:京东方

尺寸:18.5寸

  • 产品规格
  • 产品图片
一:京东方18.5液晶模组MT185WHM-N10基本信息
面板品牌 京东方(BOE)
面板型号 MT185WHM-N10
面板类型 a-Si TFT-LCD,液晶模组
工作温度 0~50°C
存储温度 -20~60°C
产品应用 商业显示
耐振动性 1.5G(14.7 m/s²)
当前生产状态 量产中

二:京东方18.5液晶模组MT185WHM-N10结构特征
液晶屏尺寸 18.5英寸
点分辨率 1366(RGB)×768,WXGA
像素排列 RGB垂直条状
宽高比 16:9 (宽:高)
点间距 0.100×0.300mm
像素间距 0.300×0.300mm(84PPI)
外观尺寸 430.4(W)×254.6(H) mm
显示尺寸 409.8(W)×230.4(H) mm
可视尺寸 413.4(W)×234.0(H) mm
外观厚度 7.7/11.4(Typ./Max.)mm
风景肖像 风景模式
表面处理 雾面(Haze 25%), Hard coating(3H)
重量 1.31Kgs(Typ.)
触摸面板 可配套电容、电阻触摸屏

三:京东方18.5液晶模组MT185WHM-N10光学特征
显示模式 TN,常白显示,透射式
液晶屏亮度 200cd/m2 (Typ.)
对比度 600:1(Typ.)(透射)
显示颜色 16.7M(6-bit + Hi-FRC)
响应时间 1.5/3.5(Typ.)(Tr/Td)ms
可视角度 45/45/25/40 (Typ.)(CR≥10)
亮度均匀性 1.25/1.33(Typ./Max.)(9 points)
白色色度 Wx:0.313, Wy:0.329    色温6485K

四、京东方18.5液晶模组MT185WHM-N10发光系统
灯管位置 侧入式光源
光源类型 WLED
光源寿命 30K(Min.)(小时)
接口类型 端子
接口电压 42.7/46.2 V
接口电流 49mA(Typ.)
接口脚数 6 pins

五、京东方18.5液晶模组MT185WHM-N10信号接口
信号大类 LVDS
信号小类 LVDS(1 ch,8-bit)
面板电压 5.0V(Typ.)
面板电流 520/720mA(Typ./Max.)
接口类型 端子
接口脚数 30 pins


● 补充说明:以上资料仅供参考,如有某项不准确,可以联系我们客服提供产品的规格资料,产品均以pdf规格为准。

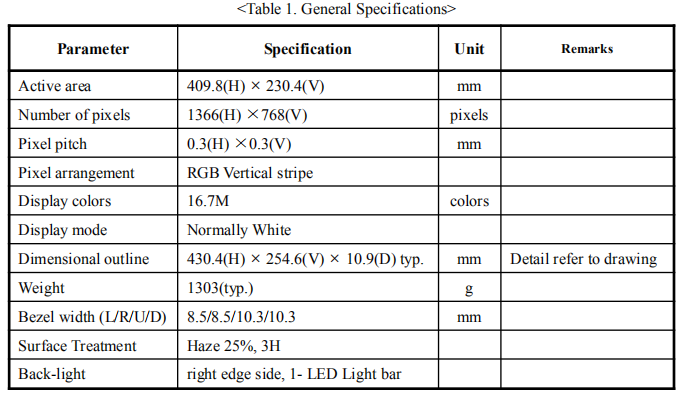

MT185WHM-N10基本参数图:MT185WHM-N10参数

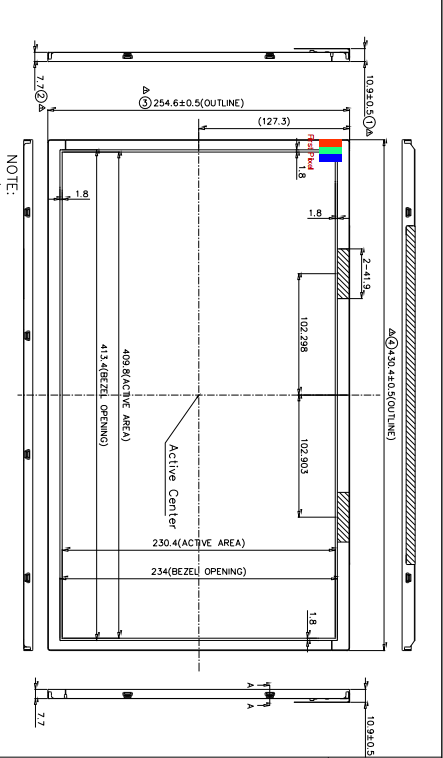

MT185WHM-N10基本结构图:MT185WHM-N10结构图
