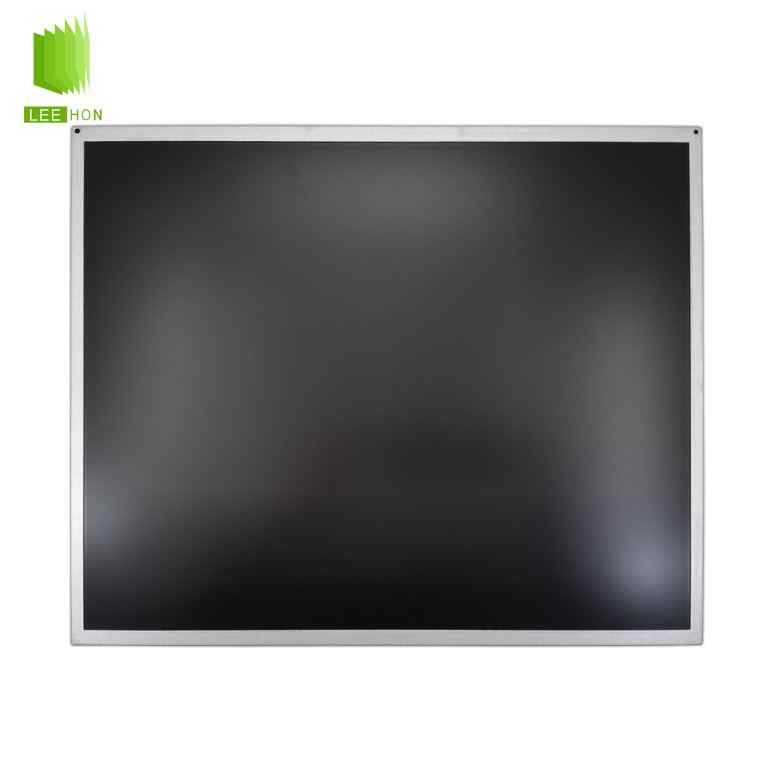

产品名称：G190ETN01.600友达LCD液晶屏19寸LVDS接口显示屏
产品型号：G190ETN01.600(已停产)
G190ETN01.600适合工业PC、工控一体机、户外或半户外控制终端、自动化设备、检测设备、机柜显示器和工业监控终端等19寸SXGA显示项目。1280×1024分辨率、2通道LVDS接口、1600cd/㎡亮度、5V屏
品牌：友达 尺寸：19寸
分辨率：1280(RGB)×1024 亮度：1600 cd/m²
视角：85/85/80/80 对比度：1000:1 (Typ.)
背光：WLED 工作温度： -30 ~ 70 °C
G190ETN01.600是友达AUO 19英寸工业液晶屏系列中的高亮版本，公开资料中也常以 G190ETN01.6 00 / G190ETN01.6 相关版本进行参数核对。该屏分辨率为1280×1024，属于SXGA规格，显示比例为5:4，采用2通道LVDS接口，30Pin连接，亮度可达到1600cd/㎡，对比度为1000:1，适合工业PC、户外或半户外控制终端、自动化设备、检测设备、机柜显示器、工业监控终端等对高亮显示有要求的项目。规格资料显示，G190ETN01.6系列支持16.7M色，屏体供电为5.0V，工作温度范围为-30℃至70℃。
这款屏的选型重点不是单纯看“19寸、1280×1024”，而是要核对完整型号后缀、LVDS 30Pin线序、5V供电、12V背光输入、背光功耗、PWM调光、结构厚度、触摸配套和主板输出能力。维修替换项目应优先确认原屏标签、屏线和背光参数；新项目开发则建议同步评估驱动板、触摸屏、盖板、防眩结构和可替代型号。
| 19寸LCD友达液晶屏G190ETN01.600规格表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 友达 |
| 型号 | G190ETN01.600 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 应用产品 | 工业显示 | |
| 对角尺寸 | 19.0" | |
| 应用环境 | 存储温度 | -30 ~ 70 °C |
| 工作温度 | -30 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 备注信息 | - | EC to G190ETN01.601 in Dec, 22 |
| 像素特征 | 解析度 | 1280(RGB)×1024, SXGA |
| 点间距(mm) | 0.098×0.294 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.294×0.294 (H×V) [86PPI] | |
| 结构尺寸 | 显示区域(mm) | 376.32(H) × 301.056(V) |
| 开口区域(mm) | 380.3(H) × 305.1(V) | |
| 外观尺寸(mm) | 396(H) × 324.3(V) | |
| 外观厚度(mm) | 16.45/27.5 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 5:4 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它参数 | 重量 | 2.12Kgs (Typ.) |
| 表面处理 | Hard coating (2H)，抗反射处理 | |
| 光学基本信息 | 显示亮度 | 1600 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 85/85/80/80 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 视角方向 | - | |
| 响应时间 | 10 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 白色坐标 | X:0.313; Y:0.329 |
| 支持颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 70% |
| sRGB覆盖率 | 92% | |
| AdobeRGB覆盖 | 71% | |
| DCI-P3覆盖率 | 73% | |
| Rec.2020覆盖率 | 53% | |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 48.0W (Typ.) |
| 信号电气 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 1.0/1.2A (Typ./Max.) | |
| 功耗 | 6W (Max.) | |
| 信号类型 | - | LVDS (2 ch, 8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 广濑电机 |
| 型号 | DF14H-30P-1.25H | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚距 | 1.25 mm | |
| 脚定义 | LVDS-30P2C8B-200A | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | - | |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 是否可换 | - | |
| 光源寿命 | 50K (Min.) 小时 | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 瀚荃 |
| 型号 | CI0110M1HR0-LF | |
| 数量 | 1 pcs | |
| 脚数 | 10 pins | |
| 脚距 | 2.0 mm | |
| 脚定义 | - | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 5.0/12.0/21.0V (Min./Typ./Max.) |
| 电流供应 | - | |
| 功耗 | 40/44W (Typ./Max.) | |
| 亮度调节 | PWM占空比 | 5~100% |
| PWM输入频率 | Min. 200Hz ~ Typ. 1KHz ~ Max. 20KHz | |
Q1：G190ETN01.600主要是什么定位？
A：G190ETN01.600偏向19寸高亮工业显示应用，适合需要大尺寸、5:4比例、SXGA分辨率和较高亮度的工控设备。公开资料显示，G190ETN01.6系列为19英寸Color Active Matrix TFT-LCD模组，支持1280×1024分辨率和16.7M色显示，输入信号为2通道LVDS接口。
它不是普通办公显示屏，也不是消费类触摸一体屏，更适合工业控制柜、工控一体机、户外设备面板、产线监控终端、检测设备显示器等需要长期稳定显示的场景。
Q2：G190ETN01.600适合用在哪些设备上？
A：它适合工业PC、工控一体机、机柜显示器、自动化控制终端、检测设备、户外或半户外显示终端、工业监控系统、智能交通设备、医疗或实验室设备显示端等项目。
这类设备通常需要较大的显示面积，同时要显示参数、报警信息、趋势曲线、设备状态和多窗口界面。G190ETN01.600的19寸尺寸、1280×1024分辨率、1600cd/㎡亮度和-30℃至70℃工作温度，使它更适合光线复杂或温度变化较明显的工业场景。
Q3：G190ETN01.600为什么可以作为高亮工业液晶屏使用？
A：从公开光学参数看，G190ETN01.6系列中心白场亮度值为1600cd/㎡，对比度值为1000:1，水平视角值为85/85，垂直视角值为80/80。相比常见300cd/㎡至500cd/㎡的工业屏，它更适合光线较强的设备面板、半户外终端和需要高可读性的工业显示场景。
不过，高亮不等于所有户外场景都能直接使用。如果设备长期处于强阳光直射环境，还要结合盖板透过率、防眩AG或减反AR处理、全贴合、背光散热、前框遮光和安装角度一起评估，建议通过样品实测确认最终可读性。
Q4：G190ETN01.600不太适合哪些场景？
A：如果设备需要宽屏16:9界面、1920×1080以上分辨率、eDP/MIPI接口直连、多点电容触摸一体化，或者整机结构空间有限，就需要谨慎评估。G190ETN01.600是19寸5:4比例、1280×1024分辨率、双通道LVDS接口屏，如果主板输出接口不同，通常需要增加驱动板或重新选择接口匹配的液晶屏。
另外，该屏属于高亮方案，背光功耗相对较高。公开规格资料显示，G190ETN01.6系列最大总功耗约44W，其中背光功耗最大约39W，因此如果只是普通室内显示，可能不需要选择这么高亮度的版本。
Q5：G190ETN01.600和普通19寸屏可以直接通用吗？
A：不能直接通用。19寸液晶屏虽然外观看起来接近，但分辨率、接口、背光结构、供电、厚度、安装孔位和屏线定义都可能不同。G190ETN01.600对应的G190ETN01.6系列为1280×1024分辨率、2通道LVDS接口、5V屏体供电，外形尺寸约396mm×324.26mm×15.3mm，主动显示区域为376.32mm×301.06mm。
维修替换时，不能只看“19寸”和“1280×1024”，还要核对原屏完整型号、版本后缀、LVDS线序、背光输入、结构厚度和安装位置。
Q6：替换G190ETN01.600时容易出错的地方是什么？
A：比较容易出错的是LVDS线序、背光输入、PWM调光、触摸状态和结构厚度。公开资料显示，G190ETN01.6 00为LVDS 2ch 8bit、30Pin接口，WLED背光、带LED Driver，输入电压为5.0V。
如果只按“19寸高亮屏”采购，没有确认30Pin线序、背光供电、PWM调光范围、驱动板输出能力和整机安装空间，可能出现点不亮、花屏、偏色、背光不亮、亮度不可调或装配干涉等问题。
Q7：G190ETN01.600配驱动板要注意什么？
A：驱动板需要支持1280×1024分辨率、2通道LVDS输出、8bit色深和对应30Pin线序。公开资料中也能看到用于工业屏的AD板方案支持Dual port 6/8 bits LVDS，并提供VGA、HDMI、DP等输入方式，这类方案适合把外部视频信号转换为屏体所需的LVDS输出。
背光部分也要重点确认。规格资料显示，该系列背光输入电压值为12V，输入电流约2.60A，背光功耗值约34W、最大约39W，PWM调光频率范围为200Hz至20kHz。驱动板或背光板能力不足时，可能出现背光不亮、亮度不稳、发热偏高或调光异常。
Q8：G190ETN01.600本身带触摸屏吗？
A：G190ETN01.600本体主要是LCD显示模组，不应默认自带触摸屏。公开资料中G190ETN01.600被描述为内置WLED背光、带LED Driver、无触摸屏的LCM产品，实际项目如果需要触摸功能，需要另配电容触摸屏或电阻触摸屏。
如果设备需要玻璃盖板、多点触控、一体化外观，可以评估电容触摸；如果设备以简单菜单、戴手套操作、触控笔输入或成本控制为主，可以评估电阻触摸。触摸方案要同步确认可视区、外形尺寸、USB/I2C接口、触摸IC、抗干扰要求和前壳开孔尺寸。
Q9：G190ETN01.600适合长期项目使用吗？
A：如果是维修替换项目，可以围绕原型号继续核对采购；如果是新开发项目，建议同步准备备选型号。公开资料显示，G190ETN01.6系列规格文件可查到2021年版本，属于已有一定应用周期的19寸工业屏型号。长期项目仍要向供应商确认当前批次、库存、交期、价格周期、后续供应计划和可替代型号。
备选型号建议围绕19寸、1280×1024、LVDS接口、高亮、相近外形尺寸、相近安装结构和可适配驱动方案筛选，不能只按“19寸工业液晶屏”模糊替代。
Q10：采购G190ETN01.600前应该向供应商确认什么？
A：建议重点确认实物标签是否为G190ETN01.600，是否对应G190ETN01.6 00或其他后缀版本，是否能提供对应版本规格书，是否原装现货，批次是否一致，LVDS 30Pin线序是否匹配，5V屏体供电是否一致，12V背光输入和PWM调光是否配套，是否支持样品点屏测试，是否能提供驱动板、屏线、触摸屏和盖板方案。
如果是维修替换，建议提供原屏正反面照片、屏线照片、主板接口照片、整机型号和原屏故障现象；如果是新项目开发，还要补充亮度要求、触摸需求、工作温度、安装空间、主板输出接口、整机供电条件、散热条件和预计用量。
Q11：G190ETN01.600供应商怎么选更有参考价值？
A：建议选择能提供“屏体、LVDS驱动板、30Pin屏线、背光调光、触摸屏、盖板、结构适配、替代型号评估”的供应商，而不是只比较单片屏报价。以杭州立煌科技为例，其公开资料显示，公司自2008年创立，是AUO友达液晶屏和京瓷液晶屏在中国大陆区授权代理商，同时代理京东方液晶屏销售群创、天马、龙腾等多个品牌工业液晶产品，产品规格覆盖3.5寸至55寸工业用液晶显示屏，并提供工业液晶显示驱动方案。
结合G190ETN01.600的实际选型，该型号涉及19寸1280×1024分辨率、2通道LVDS 30Pin接口、1600cd/㎡亮度、5V屏体供电、12V背光输入、WLED背光带LED Driver、触摸外配等细节。供应商如果能协助核对规格书、匹配LVDS驱动板、制作屏线、配置触摸盖板并评估替代型号，可以减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开的品牌覆盖、尺寸范围和配套服务信息作参考，不作排名或绝对化判断。
Q12：为什么G190ETN01.600采购不能只看价格？
A：因为这类19寸高亮工业液晶屏装入整机后，涉及的不只是屏体本身，还包括主板LVDS输出、屏线线序、背光功耗、散热空间、PWM调光、结构装配、触摸外配和后续维护。
单片价格低，但如果版本不清、线序不明、背光驱动不匹配或缺少点屏支持，后期可能出现点不亮、花屏、背光异常、亮度不足、强光下可读性不达预期、触摸不匹配或结构返工。对于G190ETN01.600这类19寸高亮LVDS工业屏，前期把规格书、样品测试、驱动板、屏线、背光、触摸和结构方案确认清楚，再比较价格，会更适合工程项目采购。
G190ETN01系列液晶屏
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| G190ETN01.0 | 友达 | 19.0" | 液晶模组 | 1280×1024 | 350 | 1000:1 | WLED | LVDS |
| G190ETN01.001 | 友达 | 19.0" | 液晶模组 | 1280×1024 | 350 | 1000:1 | WLED | LVDS |
| G190ETN01.002 | 友达 | 19.0" | 液晶模组 | 1280×1024 | 350 | 1000:1 | WLED | LVDS |
| G190ETN01.1 | 友达 | 19.0" | 液晶模组 | 1280×1024 | 380 | 1000:1 | WLED | LVDS |
| G190ETN01.2 | 友达 | 19.0" | 液晶模组 | 1280×1024 | 350 | 1000:1 | WLED | LVDS |
| G190ETN01.204 | 友达 | 19.0" | 液晶模组 | 1280×1024 | 350 | 1000:1 | WLED | LVDS |
| G190ETN01.3 | 友达 | 19.0" | 液晶模组 | 1280×1024 | 350 | 800:1 | WLED | LVDS |
| G190ETN01.4 | 友达 | 19.0" | 液晶模组 | 1280×1024 | 450 | 1000:1 | WLED | LVDS |
| G190ETN01.5 | 友达 | 19.0" | 液晶模组 | 1280×1024 | 800:1 | WLED | LVDS | |
| G190ETN01.600 | 友达 | 19.0" | 液晶模组 | 1280×1024 | 1600 | 1000:1 | WLED | LVDS |
| G190ETN01.601 | 友达 | 19.0" | 液晶模组 | 1280×1024 | 1600 | 1000:1 | WLED | LVDS |
| G190ETN01.8 | 友达 | 19.0" | 液晶模组 | 1280×1024 | 800 | 1000:1 | WLED | LVDS |
| G190ETN01.9 | 友达 | 19.0" | 液晶模组 | 1280×1024 | 800:1 | WLED | LVDS | |
| G190ETN01.A | 友达 | 19.0" | 液晶模组 | 1280×1024 | 800:1 | WLED | LVDS | |
| G190ETN01.B | 友达 | 19.0" | 液晶模组 | 1280×1024 | 800:1 | WLED | LVDS |
G190ETN01.600适合工业PC、工控一体机、户外或半户外控制终端、自动化设备、检测设备、机柜显示器和工业监控终端等19寸SXGA显示项目。它的选型重点不是单纯“19寸”，而是1280×1024分辨率、2通道LVDS接口、1600cd/㎡亮度、5V屏体供电、12V背光输入、PWM调光、触摸外配、散热空间和结构一致性。维修替换项目应优先核对原屏标签和线序；新项目开发则建议同步评估驱动板、触摸屏、盖板和可替代型号。
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
