一：友达18.5寸工业液晶屏G185XW01 V201基本信息
|
面板品牌 |
友达（AUO） |
|
面板型号 |
G185XW01 V201 |
|
型号别名 |
- |
|
面板类型 |
a-Si TFT-LCD,液晶模组 |
|
工作温度 |
0~60°C |
|
存储温度 |
-20~60°C |
|
产品应用 |
工业显示 |
|
耐振动性 |
- |
|
当前生产状态 |
量产中 |
二：友达18.5寸工业液晶屏G185XW01 V201结构特征
|
液晶屏尺寸 |
18.5英寸 |
|
点分辨率 |
1366(RGB)×768,WXGA |
|
像素排列 |
RGB垂直条状 |
|
宽高比 |
16:9 (宽:高） |
|
点间距 |
0.100×0.300mm |
|
像素间距 |
0.300×0.300mm(84PPI) |
|
外观尺寸 |
430.4(H)×254.7(V) mm |
|
显示尺寸 |
409.8(H)×230.4(V) mm |
|
可视尺寸 |
413.4(H)×234.0(V) mm |
|
外观厚度 |
10.6（Typ.）mm |
|
风景肖像 |
风景模式 |
|
表面处理 |
雾面 , Hard coating（3H） |
|
重量 |
1.44Kgs（Max.） |
|
触摸面板 |
可配套电容、电阻触摸屏 |
三：友达18.5寸工业液晶屏G185XW01 V201光学特征
|
显示模式 |
TN，常白显示，透射式 |
|
液晶屏亮度 |
450cd/m2 (Typ.) |
|
对比度 |
1000:1（Typ.）（透射） |
|
显示颜色 |
16.7M（6-bit + Hi-FRC） |
|
响应时间 |
3.5/1.5（Typ.）（Tr/Td）ms |
|
可视角度 |
85/85/80/80 (Typ.)(CR≥10) |
|
亮度均匀性 |
1.43/1.54（Typ./Max.）（9 points） |
|
白色色度 |
Wx：0.313, Wy：0.329 色温6485K |
四、友达18.5寸工业液晶屏G185XW01 V201发光系统
|
灯管位置 |
侧入式光源 |
|
光源类型 |
WLED |
|
光源寿命 |
50K（Min.）（小时） |
|
接口类型 |
端子 |
|
接口电压 |
12.0±1.2V |
|
接口电流 |
0.75/1.0A（Typ./Max.） |
|
接口脚数 |
5 pins |
五、友达18.5寸工业液晶屏G185XW01 V201信号接口
|
信号大类 |
LVDS |
|
信号小类 |
LVDS（1 ch,8-bit） |
|
面板电压 |
5.0V（Typ.） |
|
面板电流 |
0.9/1.1A（Typ./Max.） |
|
接口类型 |
端子 |
|
接口脚数 |
30pins |
● 补充说明：以上资料仅供参考，如有某项不准确，可以联系我们客服提供产品的规格资料，产品均以pdf规格为准。

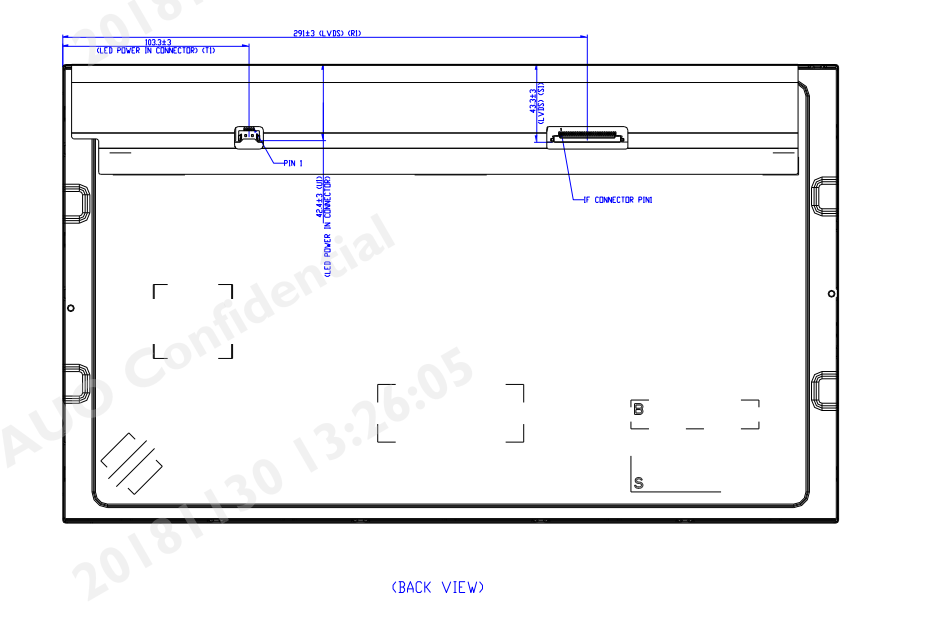

G185XW01 V201结构图：

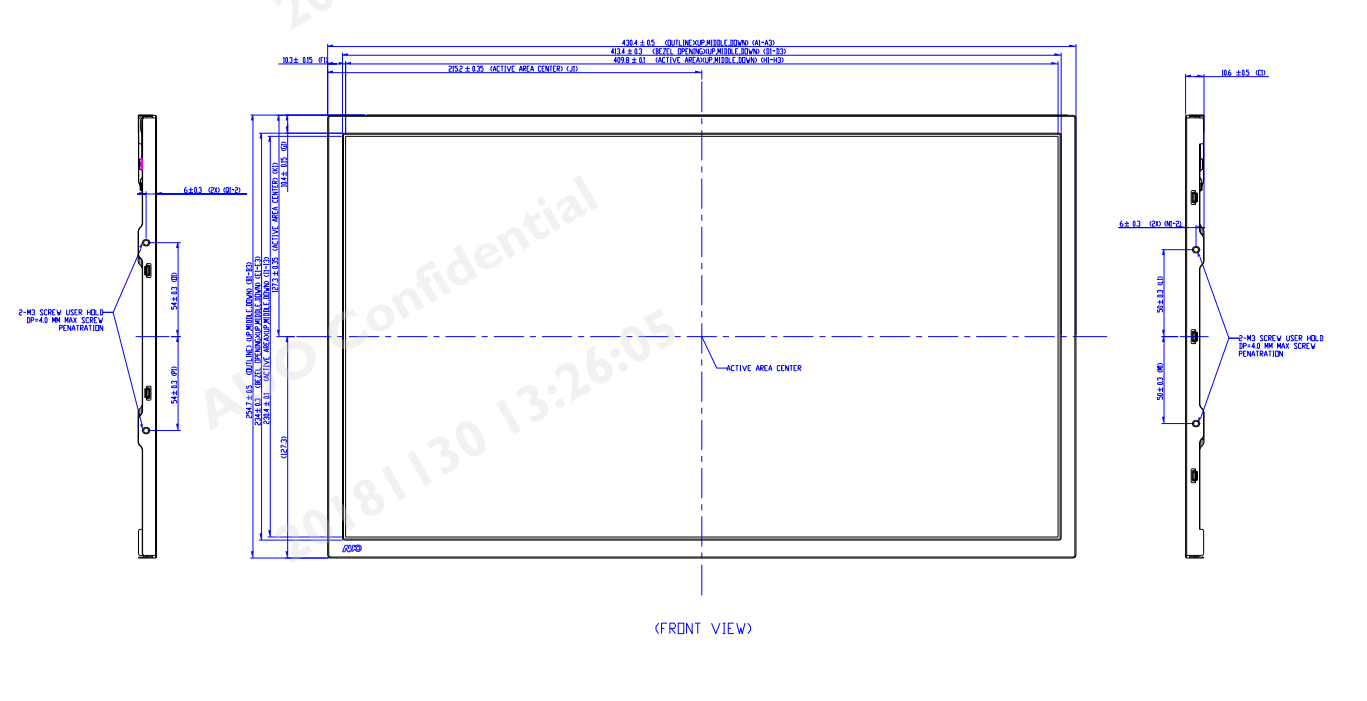

G185XW01 V201结构图：
