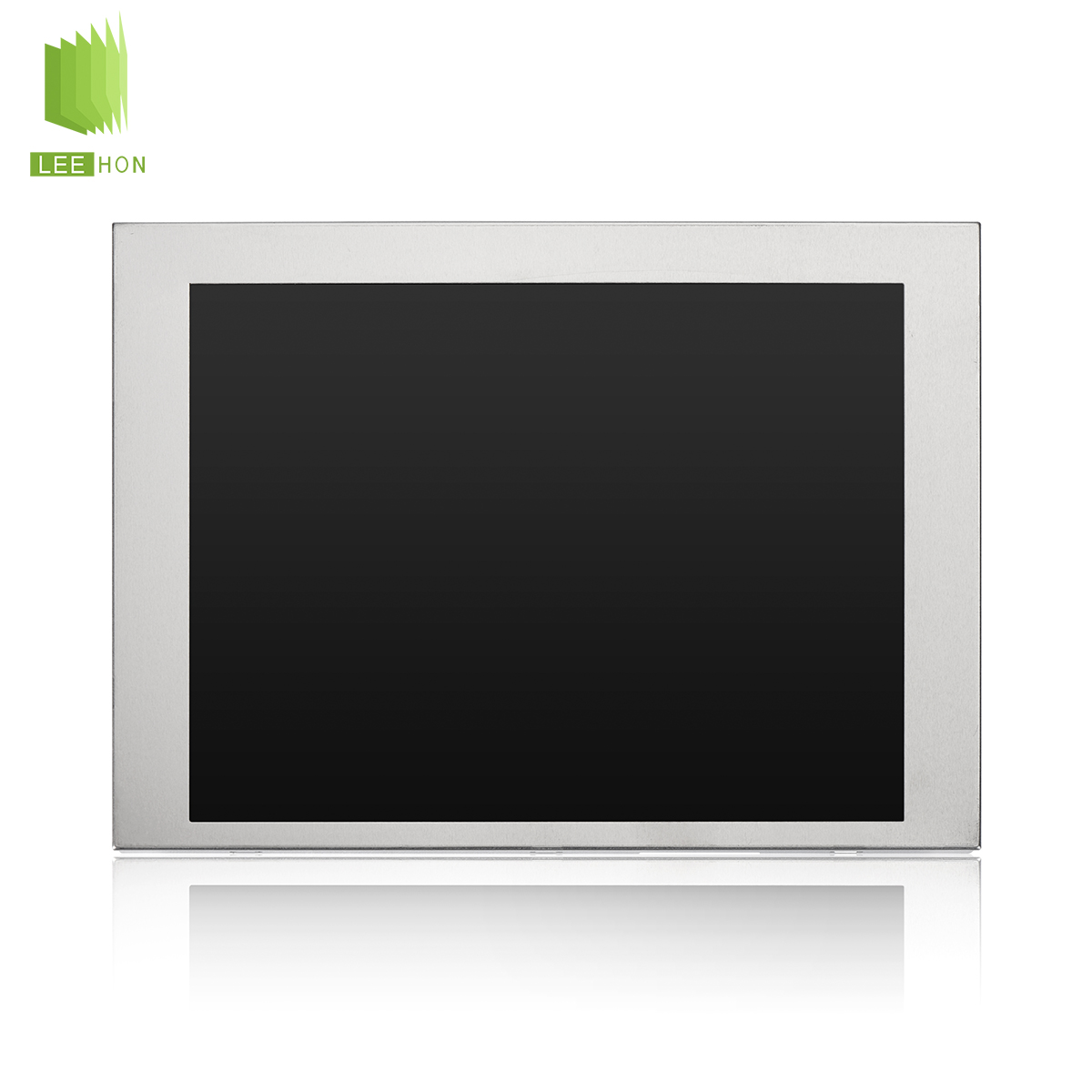

G150XTN06 V3友达15寸超高亮度液晶屏-全新原厂原包A规

G150XTN06 V3

品牌:友达

尺寸:15寸

  • 产品规格
  • 产品图片
一:友达15寸工业液晶屏G150XTN06 V3基本信息
品  牌 友达(AUO)
面板型号 G150XTN06 V3
工作温度 -30 ~ 70 °C
存储温度 -30 ~ 70 °C
当前生产状态 量产中
二:友达15寸工业液晶屏G150XTN06 V3结构特征
液晶屏尺寸 15英寸
点分辨率 1024(RGB)×768 , XGA
像素排列 RGB垂直条状
宽高比 4:3 (H:V)
点间距 0.099×0.297 (H×V)
像素间距 0.297×0.297 (H×V)
液晶屏重量 1.32Kgs (Typ.)
表面处理 Hard coating (2H),抗反射处理
显示区域 304.128(H) × 228.096(V)
可视区域 307.4(H) × 231.3(V)
外观尺寸 326.5(H) × 253.5(V)
外观厚度 13.0 (Max.)
触摸屏
三:友达15寸工业液晶屏G150XTN06 V3光学特征
显示模式 TN,常白显示,透射式
液晶屏亮度 1600 cd/m² (Typ.)
对比度 800:1 (Typ.) (透射)
显示颜色 262K/16.2M (6-bit / 6-bit + FRC)
显示色域 60% NTSC (CIE1931)
响应时间 5.7/2.3 (Typ.)(Tr/Td)
可视角度 80/80/70/80 (Typ.)(CR≥10)
白色色度 Wx:0.311; Wy:0.322
白场变动 1.25/1.33 (Typ./max.)(9 points)
四、友达15寸工业液晶屏G150XTN06 V3发光系统
灯管位置 侧入式光源(顶部和底部)
光源类型 WLED
光源寿命 50K(Min.) Hours
背光电路 含LED驱动器
电压供应 12.0V (Typ.)
电流供应 1.65A (Typ.)
背光功耗 19.8W (Typ.)

五、友达15寸工业液晶屏G150XTN06 V3信号接口
信号大类 LVDS
信号小类 LVDS (1 ch, 6/8-bit)
面板电压 3.3V (Typ.)
面板电流 450/750mA (Typ./Max)
面板功率 1.49/2.48W (Typ./Max.)
接口类型 端子
接口脚距 1.25 mm
接口数量 1 pcs
接口脚数 20 pins

● 补充说明:以上友达15寸工业液晶屏G150XTN06 V3资料仅供参考,如有某项不准确,可以联系我们客服提供产品G150XTN06 V3的sheet-date,产品均以pdf规格为准。
