产品型号：G156HTN01.0（停止供货,替代型号咨询客服）

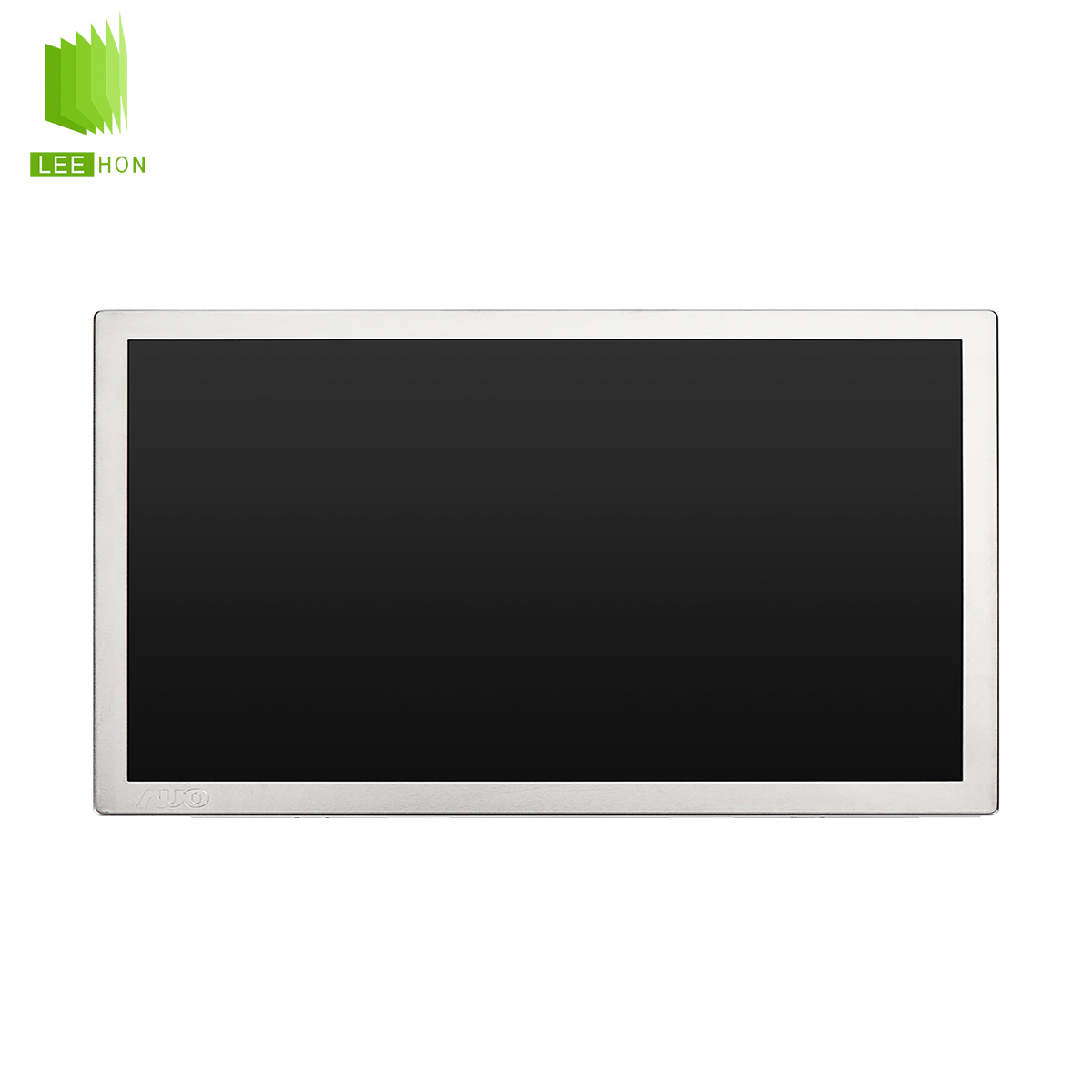

产品名称：G156HTN01.0友达15.6寸全视角工控液晶屏-G156HTN01.0

友达15.6寸全视角工控液晶屏—型号G156HTN01.0,此款是一款全视角的液晶屏,分辨率1920*1080,工作温度：-20~+60℃,是一款工控屏,主要应用在车载、户外、工控等环境.

品牌：友达 尺寸：15.6寸

分辨率：1920*1080 亮度：300cd/m2

视角：85/85/65/85 (Typ.)(CR≥10) (左/右/上/下) 对比度：700:1

背光：WLED 工作温度：-10~60°C

立即联系

一：友达15.6寸工业液晶屏G156HTN01.0基本信息

品  牌 友达（AUO）
液晶屏型号 G156HTN01.0
工作温度 -10~60°C
存储温度 -20~60°C
当前生产状态 量产中


二：友达15寸工业液晶屏G156HTN01.0结构特征

液晶屏尺寸 15.6英寸
点分辨率 1920（RGB)*1080（FHD）
像素密度 141PPI
像素排列 RGB垂直条状
宽高比 16:9（宽:高）
点间距 0.05975*0.17925mm（横*竖）
像素间距 0.17925*0.17925（横*竖）
液晶屏重量 400g（Max.）
表面处理 雾面（Haze 25%）
显示区域 344.16*193.59mm（横*竖）
外观尺寸 359.5*224.3mm（横*竖）
外观尺寸 3.55（Max.）mm (厚度)
触摸屏 无


三：友达15.6寸工业液晶屏G156HTN01.0光学特征

显示模式 TN，常白显示，透射式
液晶屏亮度 300cd/m2 (Typ.)(此屏背光亮度可增加到1000nits)
对比度 700:1 (Typ.) (透射)
显示颜色 262K（6-bit)
显示色域 60%NTSC(CIE1931)
响应时间 6/3(Typ.)(Tr/Td)(ms)
可视角度 85/85/70/70 (Typ.)(CR≥10) (左/右/上/下)
最佳视角 6 点钟方向
白色色度 WX:0.313; WY:0.329
白场变动 1.25/1.50(Typ./Max.)(5points)


四、友达15.6寸工业液晶屏G156HTN01.0发光系统

灯管位置 侧入式光源
光源类型 WLED
光源寿命 15K (Min.) (小时)
接口类型 包含在屏信号接口中
背光电路 含LED驱动器
背光电路 6.0/12.0/21.0V（Min./Typ./Max.） (输入电压)
背光功耗 4.3W（Max.）
面板功率总耗 5.3W(Max.)


五、友达15.6寸工业液晶屏G156HTN01.0信号接口

信号大类 eDP
信号小类 eDP(2 Lanes)
面板电压 3.3V (Typ.)
面板电流 606mA(Max.)
面板功率 1.0W(Max.)
接口类型 端子
接口脚距 0.5 mm
接口数量 1 pcs
接口脚数 30 pins

 ● 补充说明：以上G156HTN01.0资料仅供参考，如有某项不准确，可以联系我们客服提供产品G156HTN01.0的规格资料，产品均以pdf规格为准。
