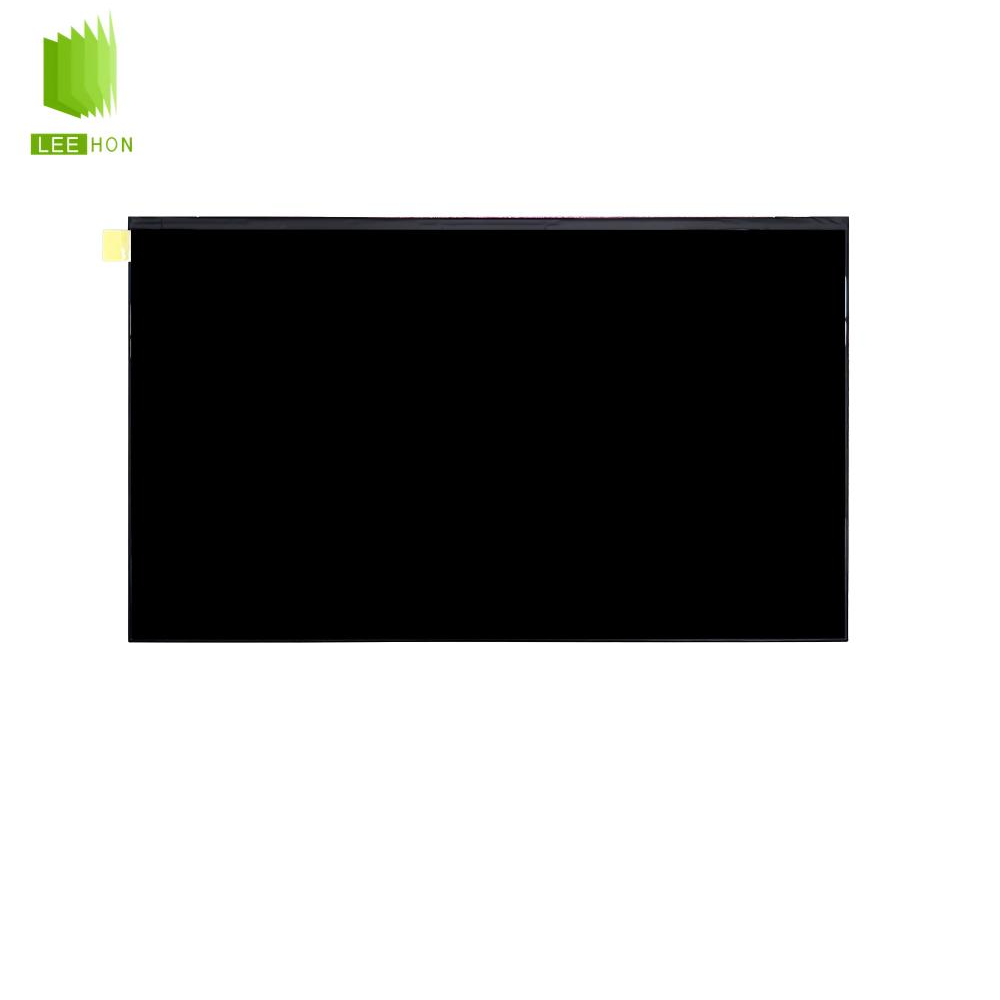

产品名称：N156HAN01.2友达15.6寸LCD工业液晶屏AUO LCD显示屏RGB接口LED背光
产品型号：N156HAN01.2
N156HAN01.2是一块15.6英寸FHD轻薄型AUODisplay+液晶模组，核心参数是1920×1080、2LaneeDP1.2、30pin、3.3V逻辑供电、350nit典型亮度、800:1对比度,适合笔电式终端、室内工业机器、轻薄工控显示器和设
品牌：AUO友达 尺寸：15.6寸
分辨率：1920 x1080 亮度：350 cd/m²
视角：全视角 对比度：800:1
背光：WLED 工作温度：0℃ ~ +60℃
N156HAN01.2是一块15.6英寸FHD轻薄型AUODisplay+液晶模组，核心参数是1920×1080、2LaneeDP1.2、30pin、3.3V逻辑供电、350nit典型亮度、800:1对比度、NormallyBlack、Anti-Glare表面、LED背光并内置驱动电路；N156HAN01.2更适合笔电式终端、室内工业机器、轻薄工控显示器和设备操作屏，不适合直接替代LVDS屏，也不适合当成户外高亮宽温工业屏使用。
| N156HAN01.2 核心参数表 | |||||
| 参数项目 | 参数内容 | 参数项目 | 参数内容 | ||
| 品牌 / 厂商 | AUO 友达 | 最小亮度 | 280 cd/m² | ||
| 型号 | N156HAN01.2 | 对比度 | 800:1 Typ. | ||
| 规格版本 | rev. 0.2 | 响应时间 | 25 ms Typ.，35 ms Max. | ||
| 规格状态 | Preliminary Specifications | 色彩 | 16.7M colors，RGB 6-bits + HiFRC | ||
| 屏幕尺寸 | 15.6 英寸 | 色域 | NTSC 45% | ||
| 显示类型 | Color Active Matrix TFT-LCD | 表面处理 | Anti-Glare | ||
| 分辨率 | 1920 × 1080，FHD | 玻璃厚度 | 0.4 mm | ||
| 显示比例 | 16:09 | 接口类型 | 2 Lane eDP 1.2 | ||
| 像素排列 | R.G.B. Vertical Stripe | 逻辑供电 | 3.3V Typ. | ||
| 显示模式 | Normally Black | LCD 功耗 | 0.88W Typ. | ||
| 显示区域 | 344.16 × 193.59 mm | LED 背光功耗 | 3.6W Max. | ||
| 像素间距 | 0.17925 × 0.17925 mm | 背光类型 | LED backlight with driving circuit design | ||
| 典型亮度 | 350 cd/m² | 工作温度 | 0℃ ~ +60℃ | ||
| 存储温度 | -20℃ ~ +60℃ | RoHS | RoHS Compliance | ||
| 重量 | 455g Max. | 适用方向 | Notebook style personal computer、industrial machine | ||
| 结构尺寸参数 | |||||
| 项目 | Min. | Typ. | Max. | ||
| 长度 | 350.45 mm | 350.75 mm | 351.05 mm | ||
| 宽度 | 205.58 mm | 206.08 mm | 206.58 mm | ||
| 厚度 | - | 3.04 ± 0.2 mm | - | ||
| 背光参数表 | |||||
| 参数项目 | 参数内容 | ||||
| 背光结构 | LED Backlight，带驱动电路 | ||||
| 背光功耗 | 3.6W Max. | ||||
| LED 寿命 | 30,000 hours | ||||
| 背光输入电压 VLED | 5V Min. / 12V Typ. / 21V Max. | ||||
| 推荐背光输入电压 | 12V | ||||
| LED Enable 高电平 | 2.5V ~ 5.5V | ||||
| LED Enable 低电平 | ≤0.5V | ||||
| PWM 高电平 | 2.5V ~ 5.5V | ||||
| PWM 低电平 | ≤0.5V | ||||
| PWM 频率 | 200Hz Min. / 2KHz Typ. / 20KHz Max. | ||||
| PWM Duty | 5% ~ 100% | ||||
| 调光模式 | DC dimming mode | ||||
| 接口与连接器参数 | |||||
| 项目 | 参数内容 | ||||
| 接口类型 | 2 Lane eDP 1.2 | ||||
| 连接器厂家 | Starconn | ||||
| 模组端连接器 | STC 300E30-1010RA-G3 或兼容型号 | ||||
| 对插连接器 | IPEX 20704-030T-13 或兼容型号 | ||||
| 接口针脚 | 30pin | ||||
| eDP Lane | Lane0、Lane1 | ||||
| 辅助通道 | AUX_CH_P / AUX_CH_N | ||||
| HPD | 支持 | ||||
| 背光控制 | BL_Enable、BL_PWM_DIM | ||||
| 背光电源脚 | BL_PWR | ||||
| LCD 逻辑电源脚 | LCD_VCC | ||||
| 可靠性测试参数 | |||||
| 测试项目 | 条件 | ||||
| 温湿度偏压 | 40℃，90%RH，300h | ||||
| 高温工作 | 60℃，Dry，300h | ||||
| 低温工作 | 0℃，300h | ||||
| 高温存储 | 60℃，300h | ||||
| 低温存储 | -20℃，300h | ||||
| 冷热冲击 | -20℃ 30min ↔ 60℃ 30min，100 cycles | ||||
| 振动测试 | 1.5G，10–500Hz Random，XYZ 各 30min | ||||
| 机械冲击 | 220G，Half-sine，2ms，±X/±Y/±Z | ||||
| ESD 接触放电 | ±8KV，Operation，Class B | ||||
| ESD 空气放电 | ±15KV，Operation，Class B | ||||
| MTBF，不含 LED | 30,000 hours，90% confidence level | ||||
| 选型重点简表 | |||||
| 选型维度 | 需要重点确认 | ||||
| 主板接口 | 必须支持 2 Lane eDP 1.2 | ||||
| 屏线 | 30pin eDP，需核对 Lane、AUX、HPD、BL_PWR、BL_PWM_DIM | ||||
| 背光 | 屏内带驱动，推荐 12V 背光输入 | ||||
| 亮度 | 350nit，适合室内或受控光环境 | ||||
| 温区 | 0~60℃，不属于超宽温户外屏 | ||||
| 触摸 | 规格书未定义为触摸一体屏，触摸需外配 | ||||
| 结构 | 15.6 英寸轻薄结构，厚度约 3.04±0.2mm | ||||
| 替代风险 | 不能直接替代 LVDS、MIPI、RGB 接口屏 | ||||
| 光学参数表 | |||||
| 参数项目 | Min. | Typ. | Max. | 单位 | |
| 白场亮度 | 280 | 350 | - | cd/m² | |
| 水平视角 Right | 80 | 85 | - | degree | |
| 水平视角 Left | 80 | 85 | - | degree | |
| 垂直视角 Upper | 80 | 85 | - | degree | |
| 垂直视角 Lower | 80 | 85 | - | degree | |
| 对比度 | 700 | 800 | - | - | |
| 响应时间 | - | 25 | 35 | ms | |
| Crosstalk | - | - | 4 | % | |
| 5点亮度均匀性 | - | - | 1.25 | - | |
| 13点亮度均匀性 | - | - | 1.6 | - | |
| NTSC | - | 45 | - | % | |
| 电气参数表 | |||||
| 参数项目 | 符号 | Min. | Typ. | Max. | 单位 |
| 逻辑 / LCD 驱动电压 | VDD | 3 | 3.3 | 3.6 | V |
| VDD 功耗，mosaic pattern | PDD | - | 0.88 | - | W |
| IDD 电流，mosaic pattern | IDD | - | - | 267 | mA |
| VDD 功耗，R/G/B pattern | PDD | - | 1.32 | 1.584 | W |
| IDD 电流，R/G/B pattern | IDD | - | 400 | 480 | mA |
| Inrush Current | IRush | - | - | 2000 | mA |
| Peak Current | Ipeak | - | - | 1500 | mA |
| VDD 纹波 | VDDrp | - | - | 100 | mVp-p |
常见问题
Q1：这块屏更适合做“新项目选型”，还是更适合做“替换维修”？
A：两种都可以，但思路不同。新项目选型时，要围绕15.6英寸、FHD、eDP、轻薄结构做整机设计；替换维修时，则要优先确认原设备是不是同样的30pineDP、2Lane、3.3V供电。如果原屏是LVDS或不同pin定义，即使同样15.6寸、1920×1080，也不能直接替。
Q2：它的亮度350nit，在工业设备里算什么水平？
A：350nit更适合室内工控设备、检测终端、操作台显示、笔电式工业终端。它不是户外强光屏，也不适合直接放到阳光直射场景里使用。如果客户要求半户外或强光可读，不能只靠这块屏本体解决，还要考虑高亮屏替代、防眩盖板、全贴合或遮光结构。
Q3：这块屏为什么不能只看“15.6寸FHD”来判断能不能用？
A：因为15.6寸FHD只是外观和分辨率条件，真正决定能不能用的是接口、供电、屏线和背光控制。N156HAN01.2是2LaneeDP1.2、30pin，并且30pin里包含eDP信号、LCD_VCC、HPD、BL_Enable、BL_PWM_DIM、BL_PWR等脚位。只看尺寸和分辨率，很容易买到能装进去但点不亮的屏。
Q4：如果客户主板是HDMI输出，能不能直接接这块屏？
A：不能直接接。HDMI是外部显示接口，N156HAN01.2屏端是eDP面板接口。如果主板只有HDMI，需要配对应的HDMI转eDP驱动板，而且驱动板还要支持1920×1080/60Hz、2LaneeDP、30pin线序和背光控制，不能只看“支持1080P”就下单。
Q5：这块屏配线时，最容易被忽略的是哪几个脚？
A：容易忽略HPD、AUX、BL_Enable、BL_PWM_DIM和BL_PWR。很多人只盯Lane0、Lane1，以为eDP信号对上就能亮屏，但背光电源、背光使能、PWM调光和HPD状态也必须正常，否则可能出现有信号无背光、背光不受控或主板识别异常。
Q6：它带背光驱动电路，工程上是不是就不用管背光了？
A：不是。规格书写的是LEDbacklightwithdrivingcircuitdesign，但系统侧仍然要提供背光电源和控制信号。规格书里的背光输入推荐典型值是12V，PWM频率范围为200Hz–20kHz，Duty范围为5%–100%。所以工程上仍要确认背光电源、调光逻辑和线束定义。
Q7：如果要给这块屏加电容触摸，结构上先看什么？
A：先看显示区、外形尺寸和厚度空间。N156HAN01.2的显示区是344.16×193.59mm，典型外形约350.75×206.08mm，厚度为3.04±0.2mm。触摸不是这份规格书里的固定配置，所以要单独确认盖板开窗、贴合厚度、FPC出线方向、前框压合位置，避免压屏或遮挡显示区。
Q8：这个型号量产前，工程师最应该提前提醒客户什么？
A：要提醒三点：
第一，这份规格是PreliminarySpecifications，量产前要确认最终版；
第二，规格书要求插拔连接器前先断电，并避免静电、扭曲、弯折和外力压迫；
第三，长期显示固定画面可能产生残影，设备端最好做屏保或周期性切换内容。对于工业设备来说，这些细节比样机点亮更影响长期稳定性。
