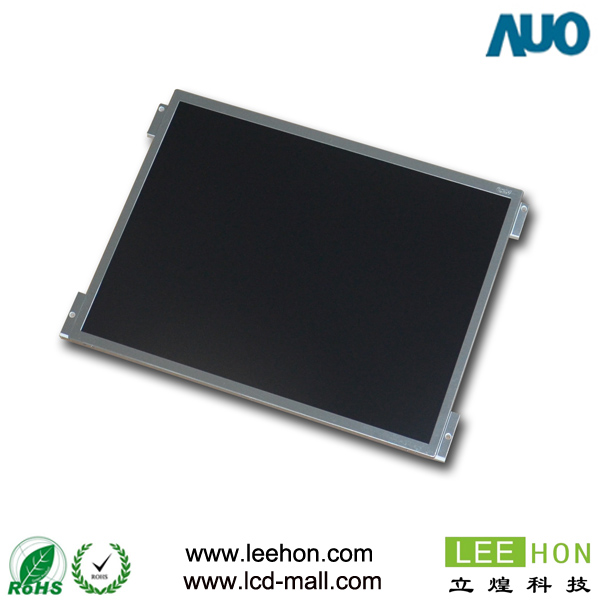

产品型号:G104XVN01.0广视角屏

产品名称:G104XVN01.0友达全视角高对比度液晶屏-G104XVN01.0

G104XVN01 V0是友达的一款10.4寸工业液晶屏产品,拥有广视角、高对比度等特点,背光采用WLED、对比度:1400:1,分辨率为1024*769。友达G104XVN01 V0液晶屏原厂原包代理。

品牌:友达 尺寸:10.4寸

分辨率:1024*768 亮度:470(cd/m2)

视角:89/89/89/89 对比度:3000:1

背光:WLED 工作温度:-30-80(℃)

立即联系

一:友达10.4寸工业液晶屏G104XVN01.0基本信息

品  牌 友达(AUO)
液晶屏型号 G104XVN01.0
工作温度 -30 ~ 80°C
存储温度 -30 ~ 80°C
作业湿度 5-95 (%RH)
保存湿度 5-95 (%RH)
当前生产状态 量产中

二:友达10.4寸工业液晶屏G104XVN01.0结构特征
液晶屏尺寸 10.4英寸
点分辨率 1024(RGB)*768(WVGA)
像素密度 123PPI
像素排列 RGB垂直条状
宽高比 4:3(宽:高)
点间距 0.0685*0.2055mm(横*竖)
像素间距 0.2055*0.2055mm(横*竖)
面板重量 295g(Typ.)
表面处理 雾面,Hard coating(3H)
显示区域 210.43*157.82mm(横*竖)
可视区域 215.4*161.8mm(横*竖)
外观尺寸 238.6*175.8mm(横*竖)
外观尺寸 65(Typ.)mm (厚度)
触摸屏

三:友达10.4寸工业液晶屏G104XVN01.0光学特征
显示模式 PSA,常黑显示,透射式
液晶屏亮度 470cd/m(此屏可随意增加背光适合的亮度)
对比度 3000:1 (Typ.) (透射)
显示颜色 262K/16.2M (6-bit/6-bit+FRC)
显示色域 60% NTSC (CIE1931)
响应时间 20/10(Typ.)(Tr/Td)(ms)
可视角度 89/89/89/89 (Typ.)(CR≥10) (左/右/上/下)
最佳视角 上下左右对称
白色色度 X:0.313; Y:0.329
白场变动 1.25/1.33 (/Max.)(5points)

四、友达10.4寸工业液晶屏G104XVN01.0光系统
灯管位置 侧入式光源
光源类型 WLED
光源寿命 80K(Typ.)(小时)
单灯电压 29.7/32.4V (Typ./Max.)
单灯电流 80mA (Typ.)
灯管总功率 4.75W (Typ.)
接口类型 端子
背光电路 含LED驱动器
背光电路 12.0V (Typ.) (输入电压)
背光电路 0.5A (Typ.) (输入电流)
背光功耗 6.0W (Typ.)

五、友达10.4寸工业液晶屏G104XVN01.0信号接口
信号大类 LVDS (1 ch, 6/8-bit)
信号小类 LVDS (1 ch, 6/8-bit)
液晶屏电压 3.3V(Typ.)
液晶屏电流 270/330mA (Typ./Max.)
液晶屏功率 0.9/1.2W (Typ./Max.)
接口类型 端子
接口脚距 1.0mm
接口数量 1pcs
接口脚数 20pins

● 补充说明:以上友达10.4寸工业液晶屏G104XVN01.0资料仅供参考,如有某项不准确,可以联系我们客服提供产品G104XVN01.0的规格资料,产品均以pdf规格为准。
