工业触摸显示器工作原理及特点

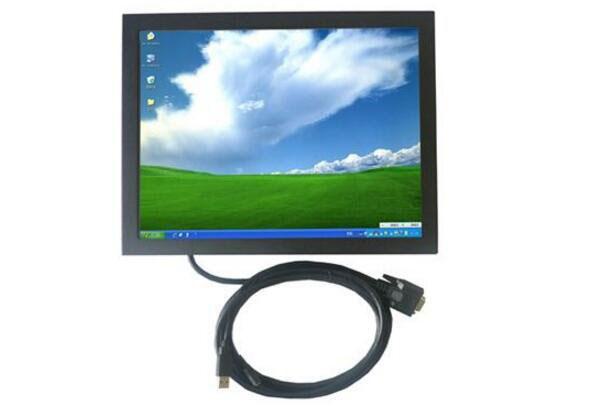

工业触摸显示器



工业触摸显示器是通过触摸式工业显示器把人和机器连为一体的智能化界面。它是替代传统控制按钮和指示灯的智能化操作显示终端。它可以用来设置参数，显示数据，监控设备状态。更方便、快捷、表现力更强，并可简化为P L C的控制程序，功能强大的触摸屏创造了友好的人机界面。触摸屏作为一种特殊的计算机外设，它是目前最简单、方便、自然的一种人机交互方式。它赋予了多媒体以崭新的面貌，是极富吸引力的全新多媒体交互设备。



工业触摸显示器性能



可连接施耐德电气Magelis Modular iPC，也可连接第三方PC（包括个人/办公PC）15“TFT XGA 1024 X 768



19”TFT SXGA 1280 X 1024



支持串行口或USB接口的触摸信号输入



100~220 V宽电压交流电源输入



15“显示器的安装尺寸与Magelis Smart&Compact IPC相同



通过UL 508，CSA认证





工业触摸显示器应用范围



公共基础设施



汽车行业



食品饮料



机械自动化



工业触摸显示器原理



触摸屏系统一般包括触摸屏控制器（卡）和触摸检测装置两个部分。其中，触摸屏控制器（卡）的主要作用是从触摸点检测装置上接收触摸信息，并将它转换成触点坐标，再送给CPU，它同时能接收CPU发来的命令并加以执行：触摸检测装置一般安装在显示器的前端，主要作用是检测用户的触摸位置，并传送给触摸屏控制卡。工业触摸屏具有很强的灵活性，可以按照设计要求更或增加功能模块，扩展性强，可以满足复杂的工艺控制过程，甚至可以直接通过网络系统和plc通讯，大大方便了控制数据的处理与传输，减少了维护量。



工业触摸显示器特点



微嵌工业触摸屏/工业触摸显示器非常透明，它直接影响到触摸屏的视觉效果。透明有透明的程度问题，红外线技术触摸屏和表面声波触摸屏只隔了一层纯玻璃，透明可算佼佼者，其它触摸屏这点就要好好推敲一番，“透明”，在触摸屏行业里，只是个非常泛泛的概念，很多触摸屏是多层的复合薄膜，仅用透明一点来概括它的视觉效果是不够的，它应该至少包括四个特性：透明度、色彩失真度、反光性和清晰度，还能再分，比如反光程度包括镜面反光程度和衍射反光程度，只不过触摸屏表面衍射反光还没到达CD盘的程度，对用户而言，这四个度量已经基本够了。



由于透光性与波长曲线图的存在，通过触摸屏看到的图象不可避免的与原图象产生了色彩失真，静态的图象感觉还只是色彩的失真，动态的多媒体图象感觉就不是很舒服了，色彩失真度也就是图中的最大色彩失真度自然是越小越好。平常所说的透明度也只能是图中的平均透明度，当然是越高越好。



反光性，主要是指由于镜面反射造成图像上重叠身后的光影，如人影、窗户、灯光等。反光是触摸屏带来的负面效果，越小越好，它影响用户的浏览速度，严重时甚至无法辨认图像字符，反光性强的触摸屏使用环境受到限制，现场的灯光布置也被迫需要调整。大多数存在反光问题的触摸屏都提供另外一种经过表面处理的型号：磨砂面触摸屏，也叫防眩型，价格略高一些，防眩型反光性明显下降，适用于采光非常充足的大厅或展览场所，不过，防眩型的透光性和清晰度也随之有较大幅度的下降。清晰度，有些触摸屏加装之后，字迹模糊，图像细节模糊，整个屏幕显得模模糊糊，看不太清楚，这就是清晰度太差。清晰度的问题主要是多层薄膜结构的触摸屏，由于薄膜层之间光反复反射折射而造成的，此外防眩型触摸屏由于表面磨砂也造成清晰度下降。清晰度不好，眼睛容易疲劳，对眼睛也有一定伤害，选购触摸屏时要注意判别。
