  • TFT-LCD液晶显示屏的具体结构组成部分

    2018-03-26 14:22:44

          TFT-LCD的基础原理:

                                                   TFT的意思概述就是薄膜晶体管

                                                   LCD的意思概述就是液晶显示器

          结合TFT和LCD,实际上TFT-LCD就是采用薄膜晶体管来驱动液晶材料进行显示。液晶材料会被温度有所限制,所以会同时拥有晶体和液晶特性的材料。TFT-LCD主要利用光的偏振性来实现文字和图像的显示效果。

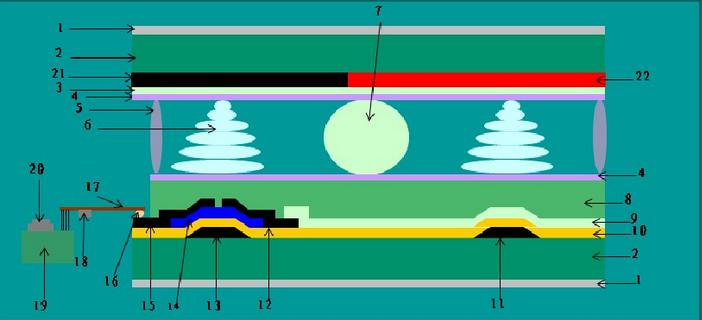

          LCD的基本组成结构:TFT-LCD的结构

           液晶显示屏主要结构就是由这些零件所组成(上面图片中序号所对应):

              1.偏振片  2.玻璃基板  3.公共电极  4.取现层  5.封框胶  6.液晶  7.隔垫物  8.保护层  9.1T0像素电极 10.栅绝缘层   11.存贮电容底电极  12.TFT漏电极  13.TFT栅电极  14.半导体有机有源层  15.TFT引线及源电极  16.各向异性导电胶(ACF)  17.FCP

              18.驱动IC  19.印刷电路板(PCB)  20.控制IC  21.黑矩阵(BM)   22.彩膜(CF)


           液晶剖面图:液晶剖面图

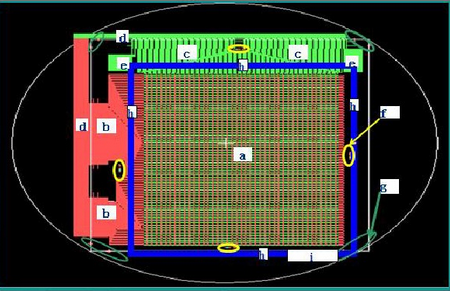

           TFT-LCD阵列基板的一个整体布局:TFT-LCD的整体布局

                                                                          上面图片序号所对应:a.像素显示区  b.扫描电极外引线(栅线外引线)  c.信号电极外引线

                                                                          d.短路环  e.对盒标记和转印电极   f.对版标记(套刻标记)  g.切割标记   h.封盒胶框位置   i.液晶注人口
