投射式电容触摸屏的介绍
2016-04-05 17:06:42
投射电容触摸屏产品简介
投射电容式触摸屏
有数种不同结构组合,以达到应用时最佳的效果; 原理上基本仍以电容式触摸屏概念,增加两组存在不同平面又相互垂直的透明 导线(X、Y)与驱动线所构成,由于X、Y架构在不同表面,其相交处形成一电 容节点,当电流经驱动线通过其中之一的导线时,另一层导线及与侦测电容值 变化的电子回路相通。操作时,控制器先后供电流予不同层之驱动线,因而使 各节点与导线间形成一特定电场,当手指或触动媒介接近时,控制器迅速测知 在节点与导线间的电容值改变,进而确认触动之位置。由于透明导线在面板上 形成不同于表面电容的三维电场,因此,触动不须实际接触仍可发生;换言之, 投射电容式具有Z轴分辨能力的触控应用技术。

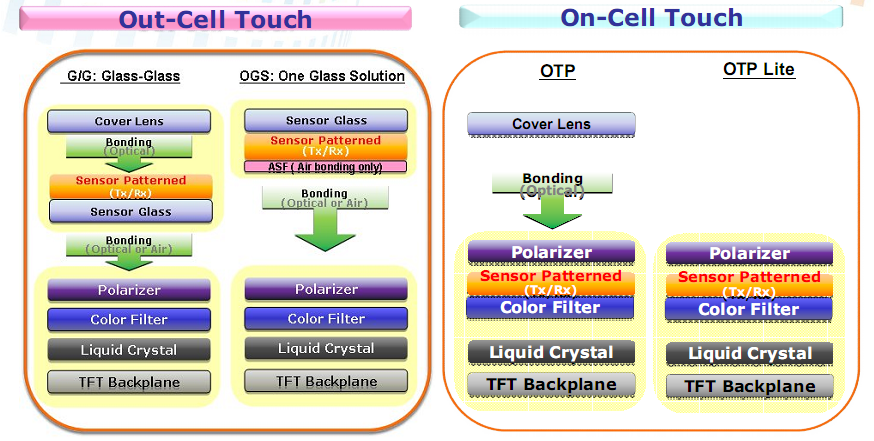

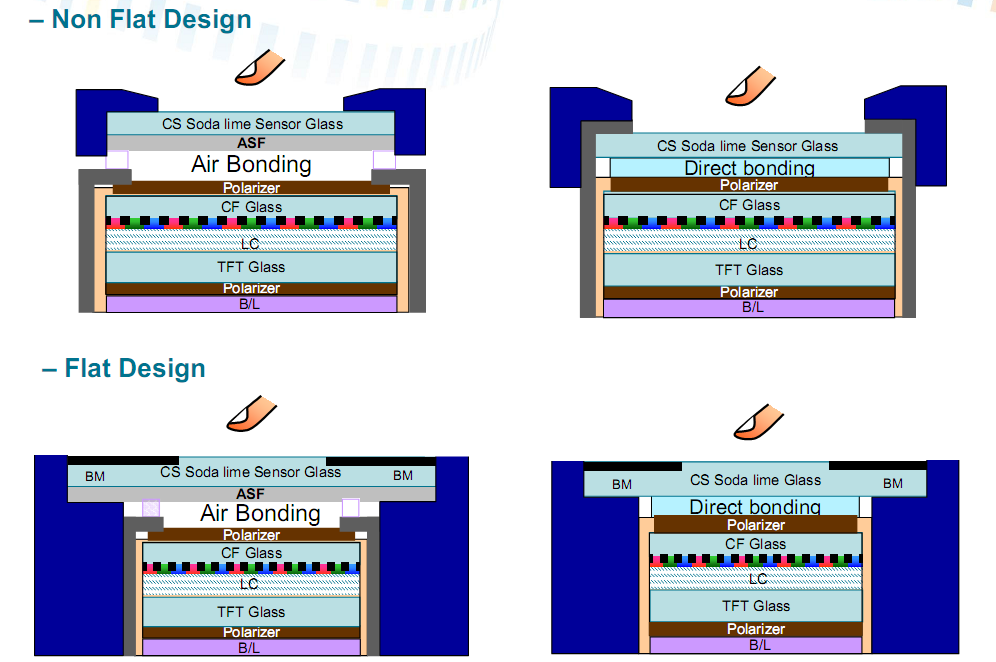

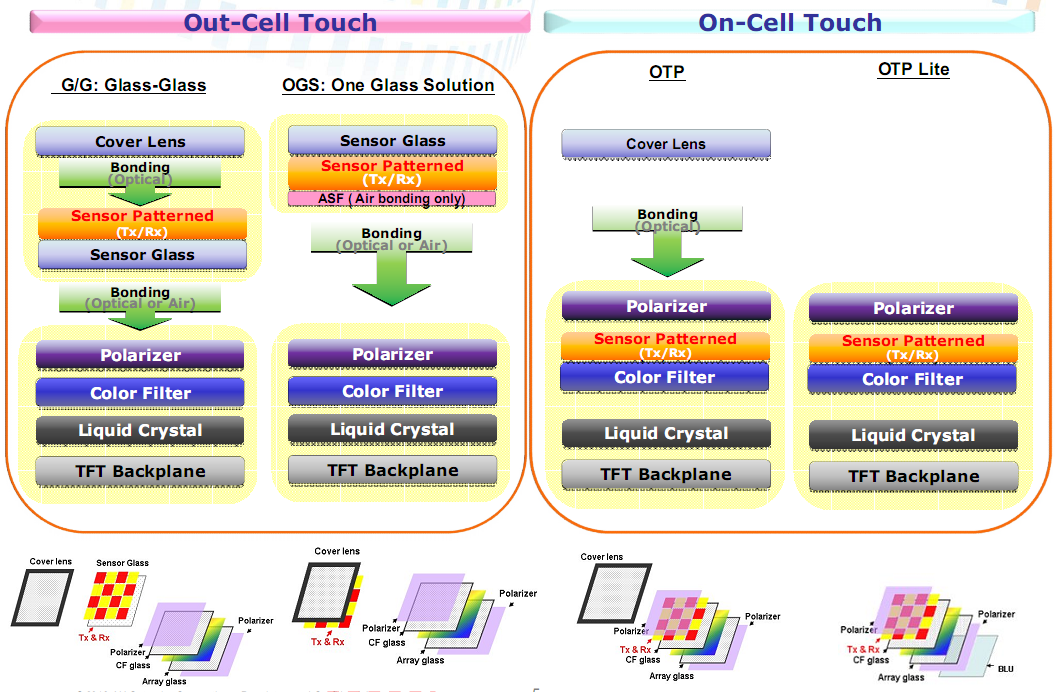

投射电容触摸屏产品结构
多种不同结构投射电容产品包括(G/F/F , G/G , G/F)以满足客户不同应用,我们的宗旨是为客户提供成熟稳定的产品。
投射电容屏IC方案
投射式电容屏区别于传统触摸屏(电阻、声波、红外等),主要在于IC搭配以 及产品自身结构设计的复杂性,除了屏体自身设计品质要达到很高的水准外, 对触控IC的要求亦是相当苛刻。投射电容屏常应用在各类手持移动设备上, 要想得到充分的发挥,就需要有好的IC与各类硬件平台做搭配。 汉黄电子多种IC解决方案,涵盖市场上常见以及应用成熟的产品应用方案。 合作IC供应商涉及欧美、韩国、台湾以及中国内地,我们的目标是让方案更 容易实现。
