  • 光学影像式触控技术

    2015-09-22 14:33:18
    光学影像式触控技术为何

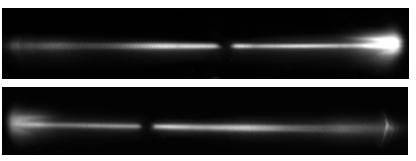

    光学影像式触控的原理为,透过两个角落的CCD或CMOS摄影机,侦测触控物体所形成的阴影,经由三角定位找出触控之位置。光源以PWM型式配合摄影机撷取时间,由Optical Sensor端发出并以扇形涵盖整个作动区,通常为红外光(IR)。这些在水平面上不同角度的光线,经由三边边缘上的回溯型反射片(Retro-reflector),可反射回到原来发射的位置,即进入摄影机内;或利用导光条的方式达成。因此每条光线皆扮演着重要的角色。一旦有外界物体(例如:手、笔)阻断了部份光线的路径,意即无法回到摄影机内,我们即可利用摄影机具角度选择的特性得知角度,最后再利用三角函数计算出于平面上之坐标位置。在Retro-reflector的部份,为3M专利之产品,多用于交通标志与交通工具上,可增加夜晚之被视性,现今在此技术上也具一定程度的重要性。

    光学影像式触控之架构

    Retro-reflector夜晚回溯之反光特性

    Retro-reflector之底面结构

    Retro-reflector夜晚回溯之反光特性

    AUO 光学影像式触控技术之优势与特色
    光学影像式触控技术具备多项优点,与电阻电容式比较起来包括:准确、穿透率高、有弹性、可靠度佳、损坏率低、成本低以及支持多点触控手势。碍于此种架构的机构空间需求较多,在小尺寸并无特殊之长才,但在中大尺寸方面却非常容易切入市场。

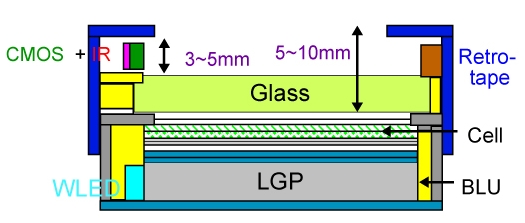

    传统光学式触控模块侧视图
    现有市场上存在的光学影像式触控屏幕,皆有模块厚度厚、重量重、触控面与系统壳落差大、组装变异大和成本高等缺点。因此AUO已掌握了上述缺点之改良方法,利用机构与光学上的配合设计,使得触控模块的厚度仅增加不到2mm,亦可减轻组装变异性与提高良率,即使不需厚重但坚固的玻璃支撑,亦能保持原有的功能性。在厚度、重量与随之而来的成本皆降低下,可提高客户端对此产品之兴趣,顺应Windows 7的潮流下,中大尺寸标准配有触控功能之产品指日可待。因此,AUO在此技术的突破,将有机会使此技术推向普及化的局面。
