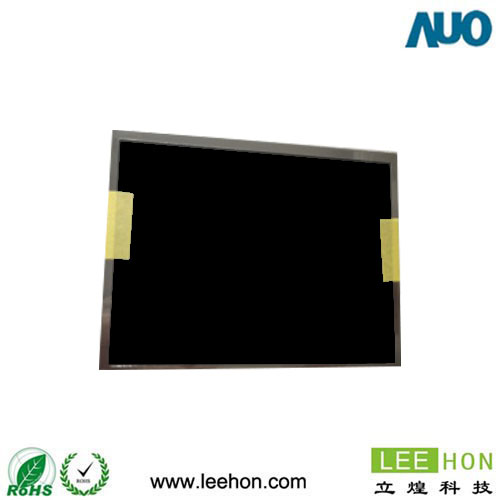

G084SN05 V9友达8.4寸宽温含led背光电路-友达型号G084SN05 V9

G084SN05 V9

品牌:友达

尺寸:8.4寸

  • 产品规格
  • 产品图片
一:友达8. 4寸工业液晶屏G084SN05 V9基本信息
品  牌 友达(AUO)
液晶屏型号 G084SN05 V9
液晶屏别名 G084SN05 V.9
工作温度 -30 ~ 85°C
存储温度 -30 ~ 85°C
当前生产状态 量产中

二:友达8. 4寸工业液晶屏G084SN05 V9结构特征
液晶屏尺寸 8. 4英寸
点分辨率 800RGB)*600(WVGA)
像素密度 119PPI
像素排列 RGB垂直条状
宽高比 4:3(宽:高)
点间距 0.071*0.213mm(横*竖)
像素间距 0.213*0.213mm(横*竖)
面板重量 250g(Typ./Max.)
表面处理 雾面,Hard coating(3H)
显示区域 170.4*127.8mm(横*竖)
可视区域 174.15*131.2mm(横*竖)
外观尺寸 203.0*142.5mm(横*竖)
外观尺寸 8.0(Max.)mm (厚度)
触摸屏

三:友达8. 4寸工业液晶屏G084SN05 V9光学特征
显示模式 TN,常白显示,透射式
液晶屏亮度 450cd/m2(背光亮度可随意到1000nits)
对比度 600:1 (Typ.) (透射)
显示颜色 262K/16.2M (6-bit/6-bit+FRC)
显示色域 45% NTSC (CIE1931)
响应时间 20/10(Typ.)(Tr/Td)(ms)
可视角度 80/80/80/80 (Typ.)(CR≥10) (左/右/上/下)
最佳视角 6 点钟方向正视
白色色度 X:0.310; Y:0.330
白场变动 1.33/1.43 (/Max.)(5 points)

四、友达8. 4寸工业液晶屏G084SN05 V9光系统
灯管位置 侧入式光源
光源类型 WLED
光源寿命 50K(Min)(小时)
接口类型 端子
背光电路 含LED驱动器
背光电路 10.8/12/12.6V(Min./Typ./Max.)(输入电压)
背光电路 0.17A(Typ.)(输入电流)
背光功耗 2.04/2.14W (Typ./Max.)

 五、友达8. 4寸工业液晶屏G084SN05 V9信号接口
信号大类 LVDS
信号小类 LVDS(1 ch ,6/8 -bit)
液晶屏电压 3.3V(Typ.)
液晶屏电流 270/330mA(Typ./Max.)
液晶屏功率 0.9/1.2W(Typ./Max.)
接口类型 端子
接口脚距 1.0mm
接口数量 1pcs
接口脚数 20pins

● 补充说明:以上友达8. 4寸工业液晶屏G084SN05 V9资料仅供参考,如有某项不准确,可以联系我们客服提供产品G084SN05 V9的规格资料,产品均以pdf规格为准。
